Démontage complet de la Console sur Playstation 4 SLIM

Temps estimé : 60 min
Difficulté : 4/5
Note de réparabilité : 14/20
Playstation 4 SLIM | Temps estimé : 60 min | Difficulté : 4/5

Vous avez un problème avec votre console Sony Playstation 4 Slim ? Vous ne pouvez plus l'allumer ? Vous ne pouvez plus lire vos jeux préférés ? Votre console chauffe anormalement ?

Ce démontage complet vous permet de voir tous les éléments qui composent votre console et de changer la pièce défectueuse.

Diagnostic

› Découvrir les composants de la Sony playstation 4 Slim.
› Changer l'alimentation de votre console.
› Vous ne pouvez plus lire vos jeux.

Avant de débuter

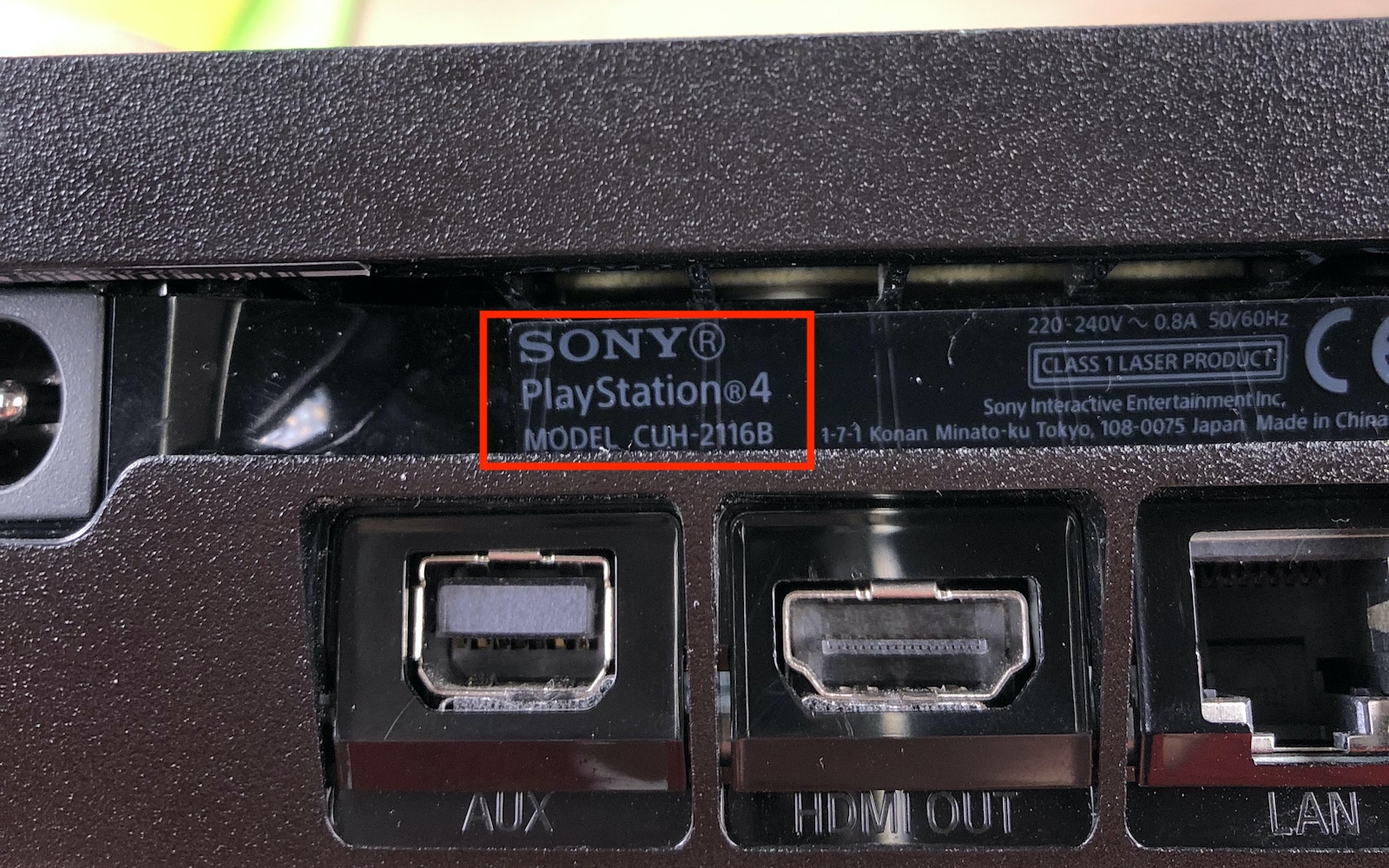

Avant de vous lancer dans votre réparation, il faut regarder si vous avez le bon modèle.
Regardez au dos de votre console, au dessus du port d'alimentation, vous aurez 17 chiffres avec un code barre ou à droite du port d'alimentation, vous trouvez l'inscription CUH-20XX, qui montre bien que vous possédez bien une Playstation 4 Slim.

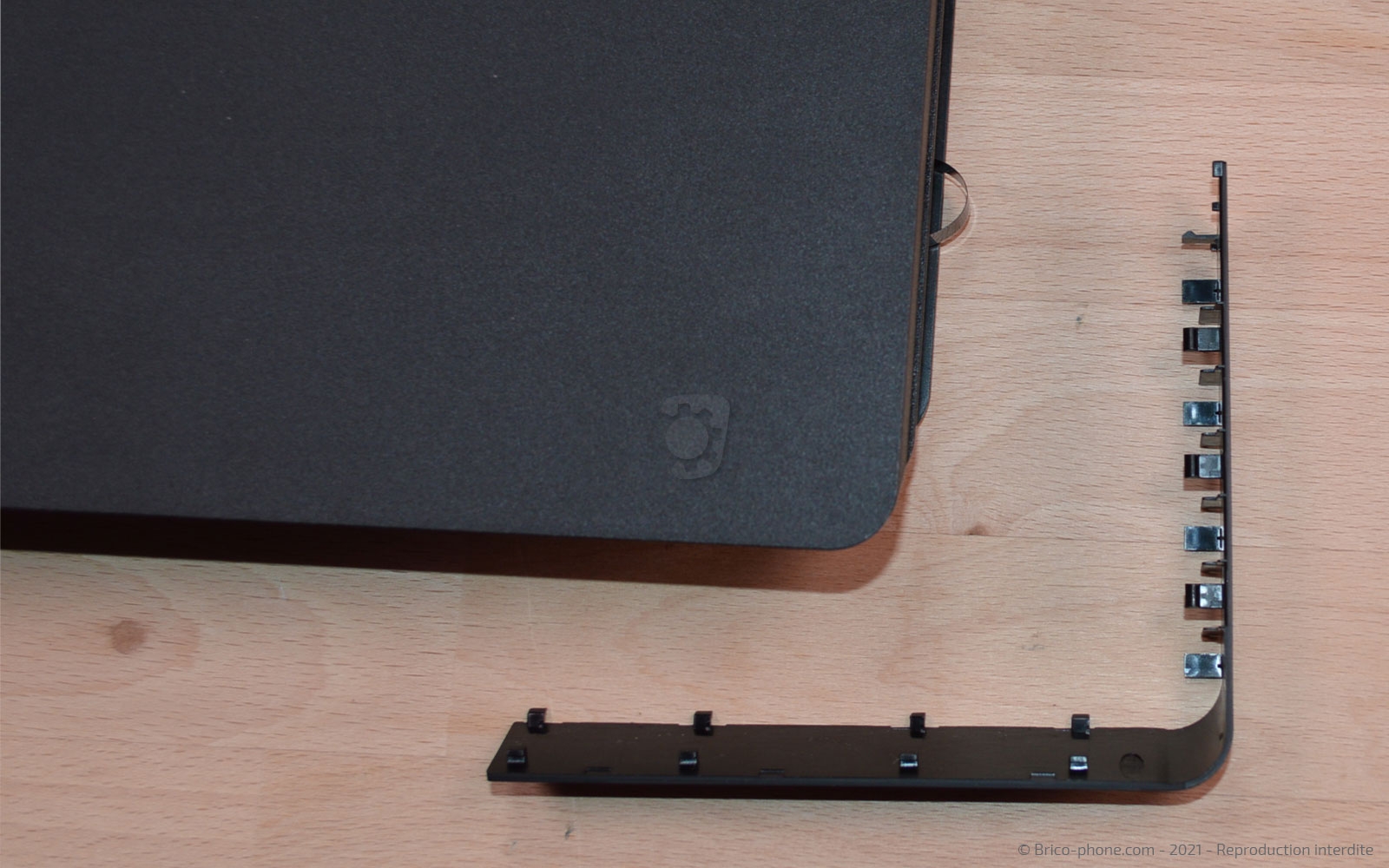

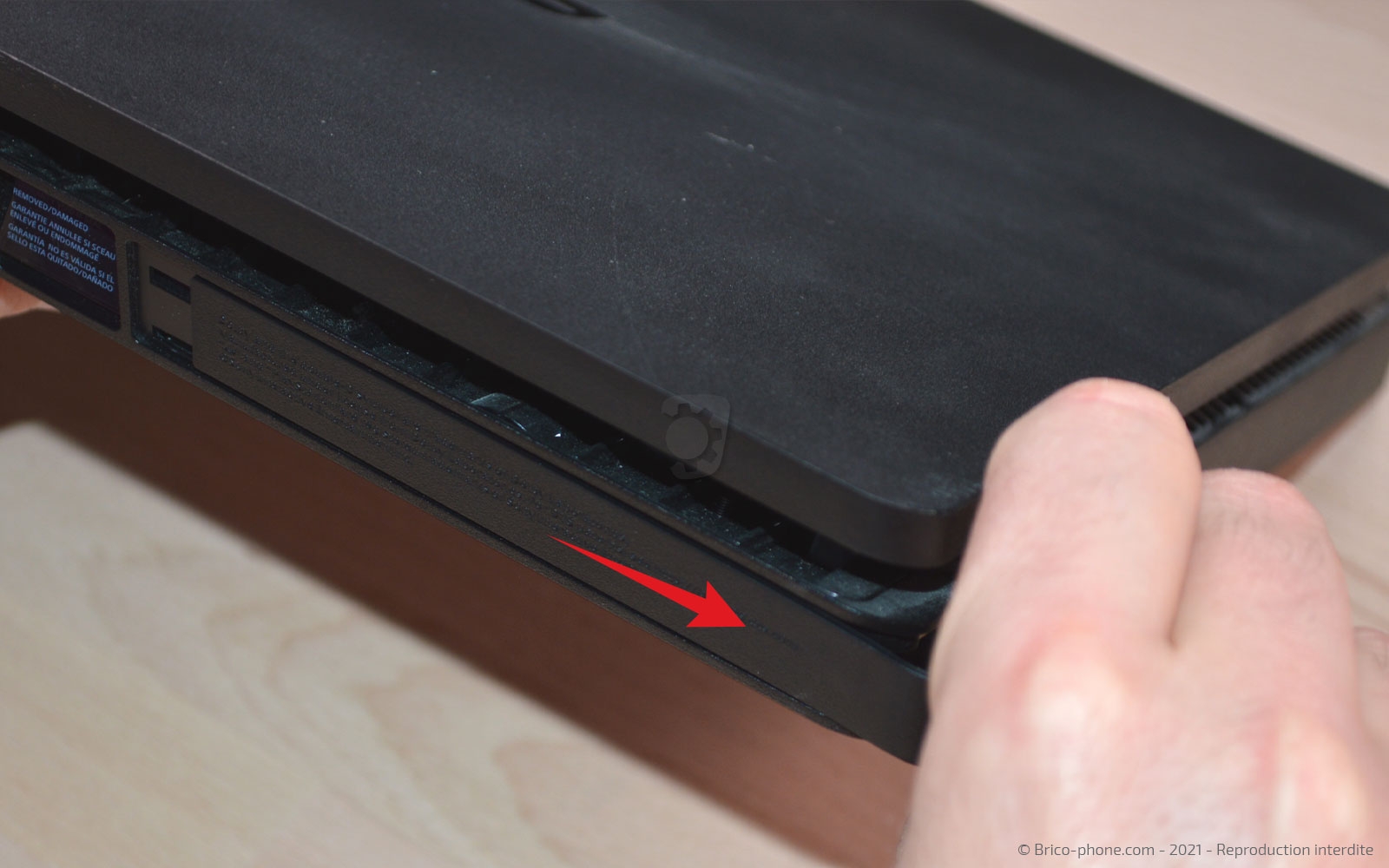

Etape 1 : Retirer le cache HDD
Déclipsez le cache avec le levier puis faites-le glisser pour l'ôter.
Outils du kit utilisés
Outils du kit utilisés

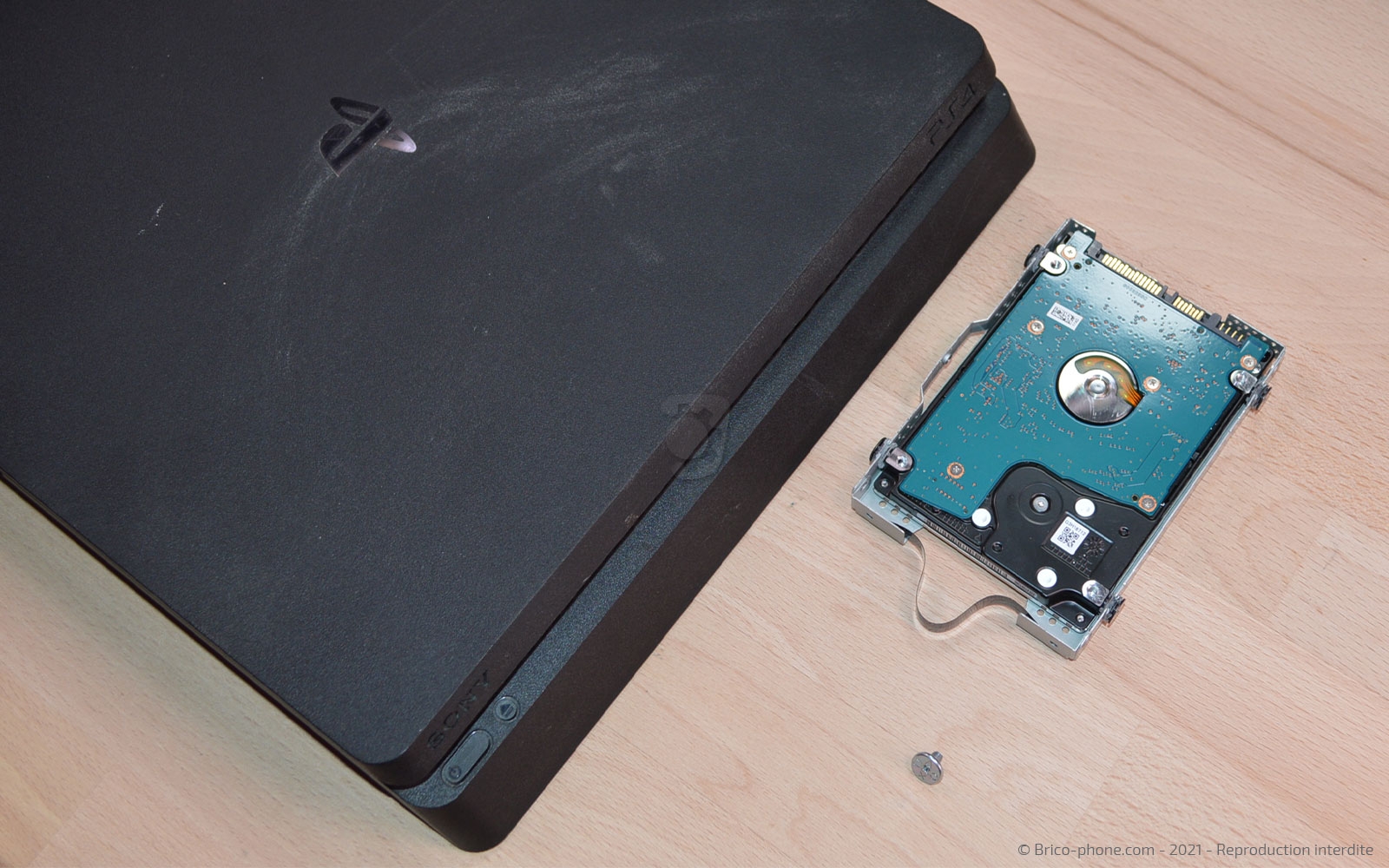

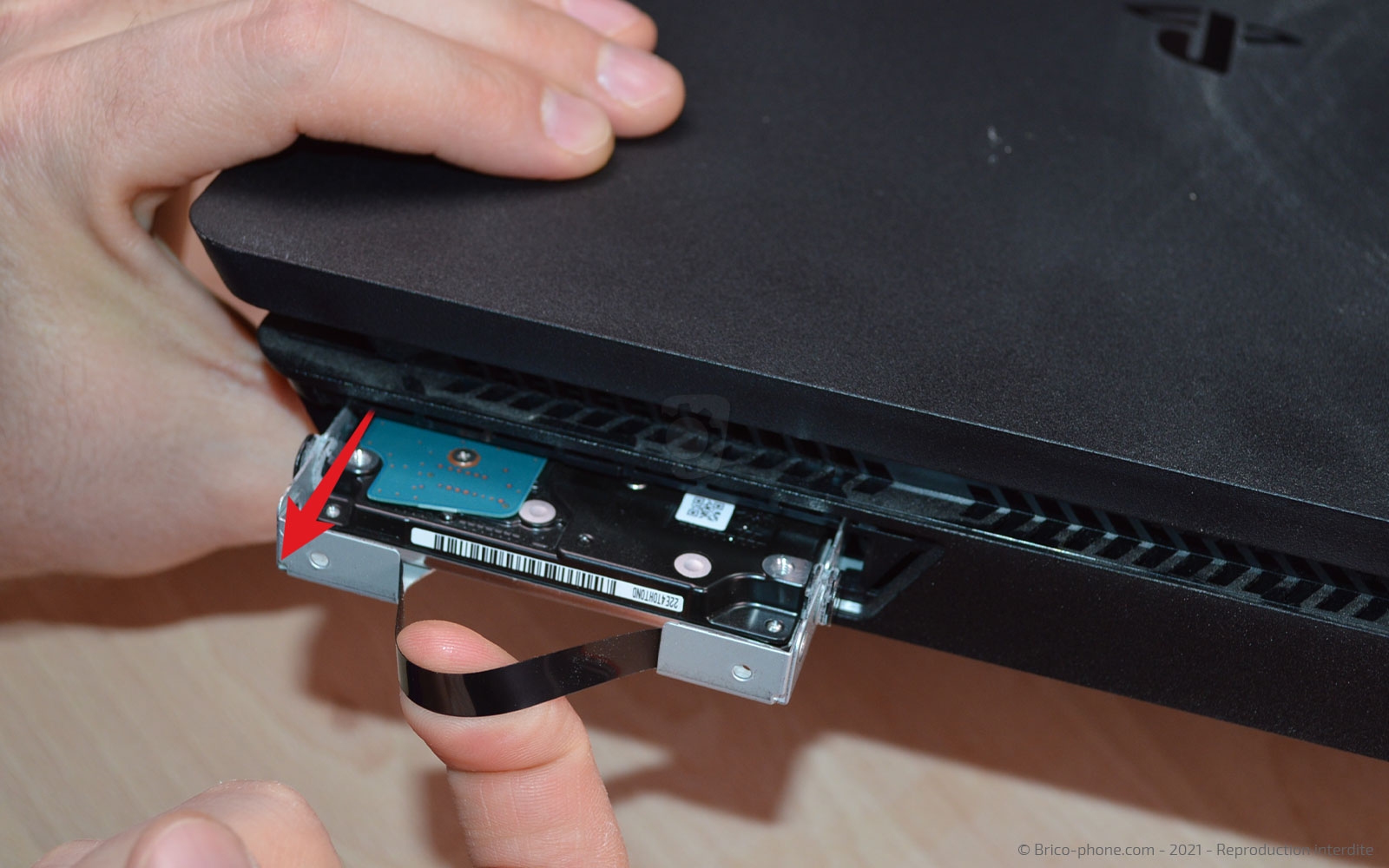

Etape 2 : Ôter le HDD
Dévissez la vis cruciforme, puis tirez sur la languette noire afin d'extraire le disque dur de la console.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Dévisser la vis du capot inférieur
Avec la pincette en métal, retirez l'autocollant de garantis, puis dévissez la vis Torx 8.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Enlever le capot inférieur
Retournez la console et déclipsez tout le tour de la coque avec le spudger, une fois les côté et l'arrière enlevez, faites-la glisser vers vous pour la retirer.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Ôter le capot supérieur
Retirez le capot supérieur avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter la carte-mère

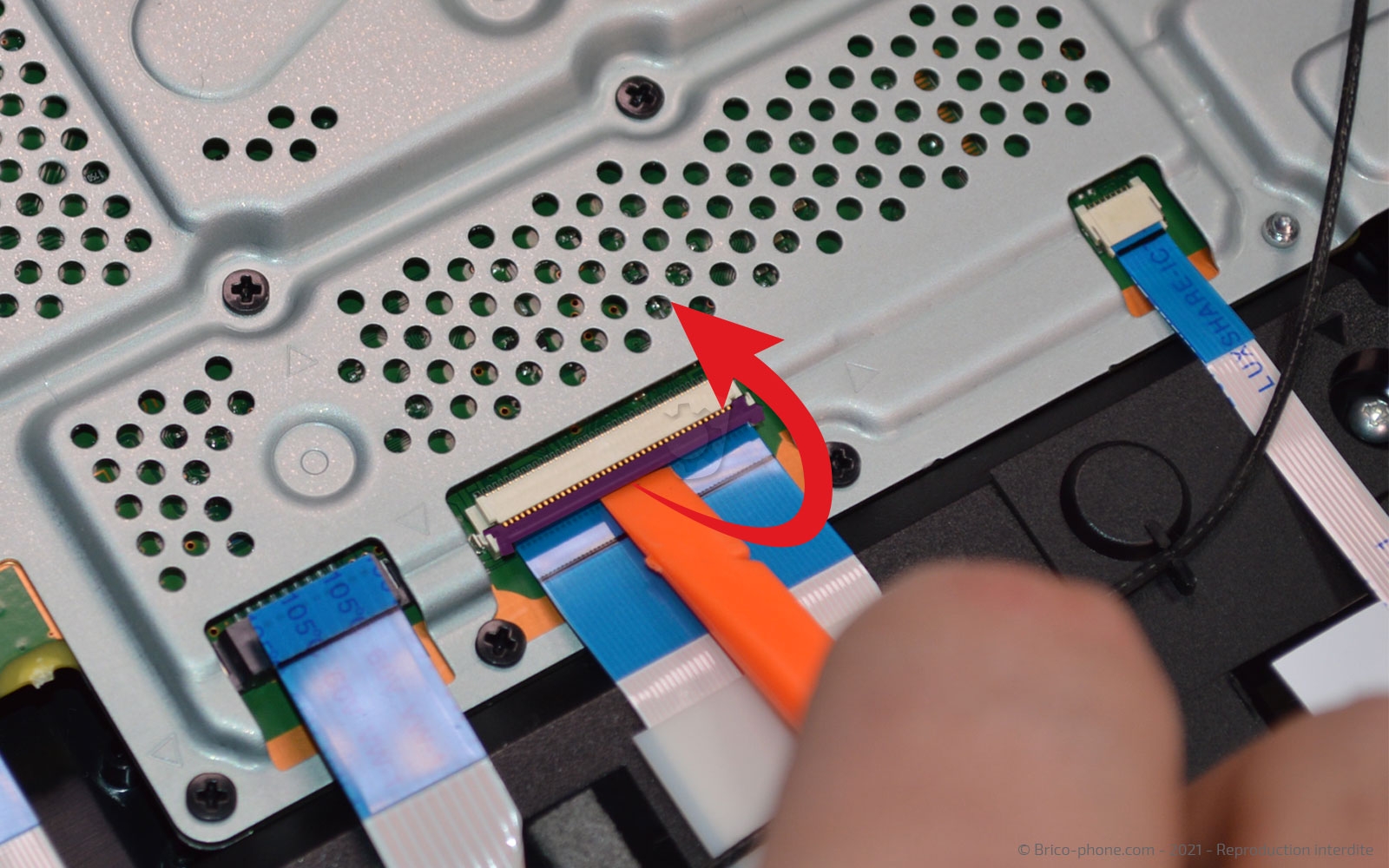

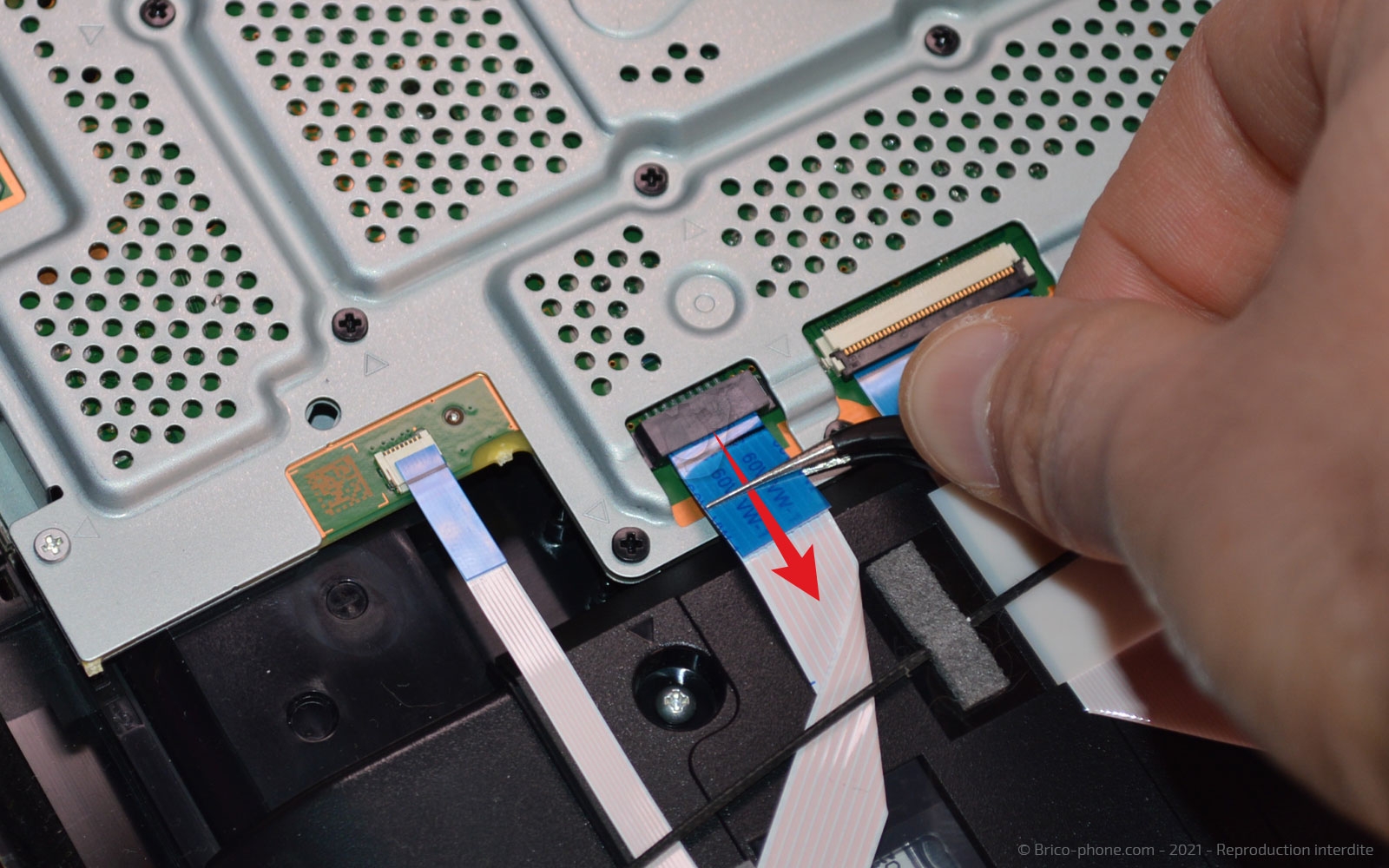

Avec la pincette, déconnectez la nappe avec les fils, puis les nappes bleues. Pour la plus grande, il faudra soulever le clapet afin de la libérer avant de la tirer.
Outils du kit utilisés
Outils du kit utilisés

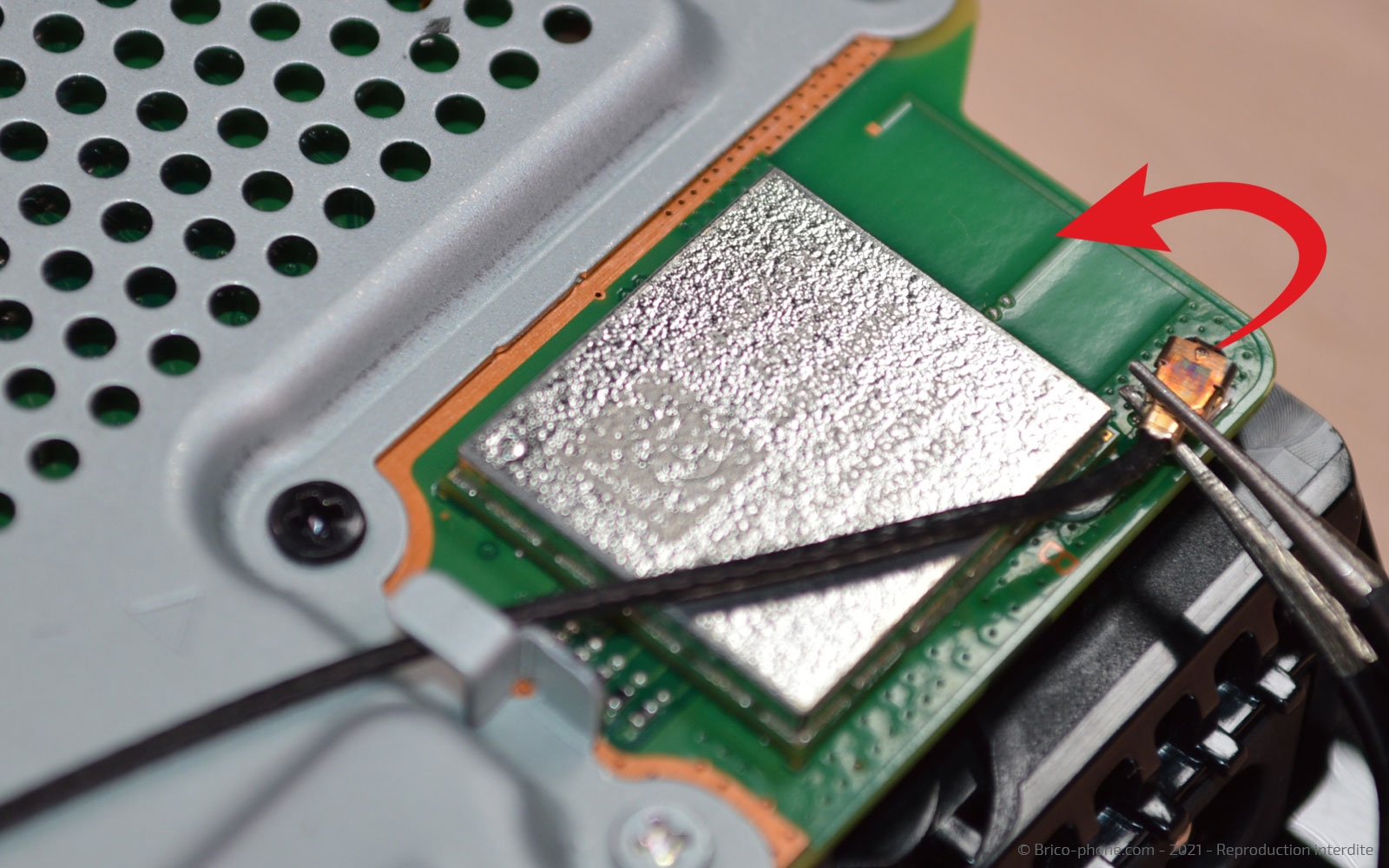

Etape 7 : Déconnecter la carte-mère Bis
Toujours avec la pincette, déconnectez la dernière nappe bleue et le câble coaxial noir.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer la plaquette de l'alimentation
Dévissez les 2 vis Torx 8 qui retiennent la plaquette de l'alimentation avant de la retirer.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Retirer l'antenne de l'alimentation
Il ne vous reste plus qu'à dévisser les vis C1 à C3 avec un tournevis cruciforme afin de retirer la plaquette métallique de l'alimentation. Dévissez aussi la vis qui se trouve sur la plaquette métallique.
Etape 10 : Libérer la plaquette en métal
Dévissez les 32 vis cruciforme de la plaquette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 11 : Enlever l'alimentation
Soulevez l'alimentation pour la sortir et n'oubliez pas de déconnecter la nappe qui est dessus.
Etape 12 : Enlever la plaquette en métal
Vous pouvez ôter la plaquette métallique qui se trouve au dessus de la carte-mère.

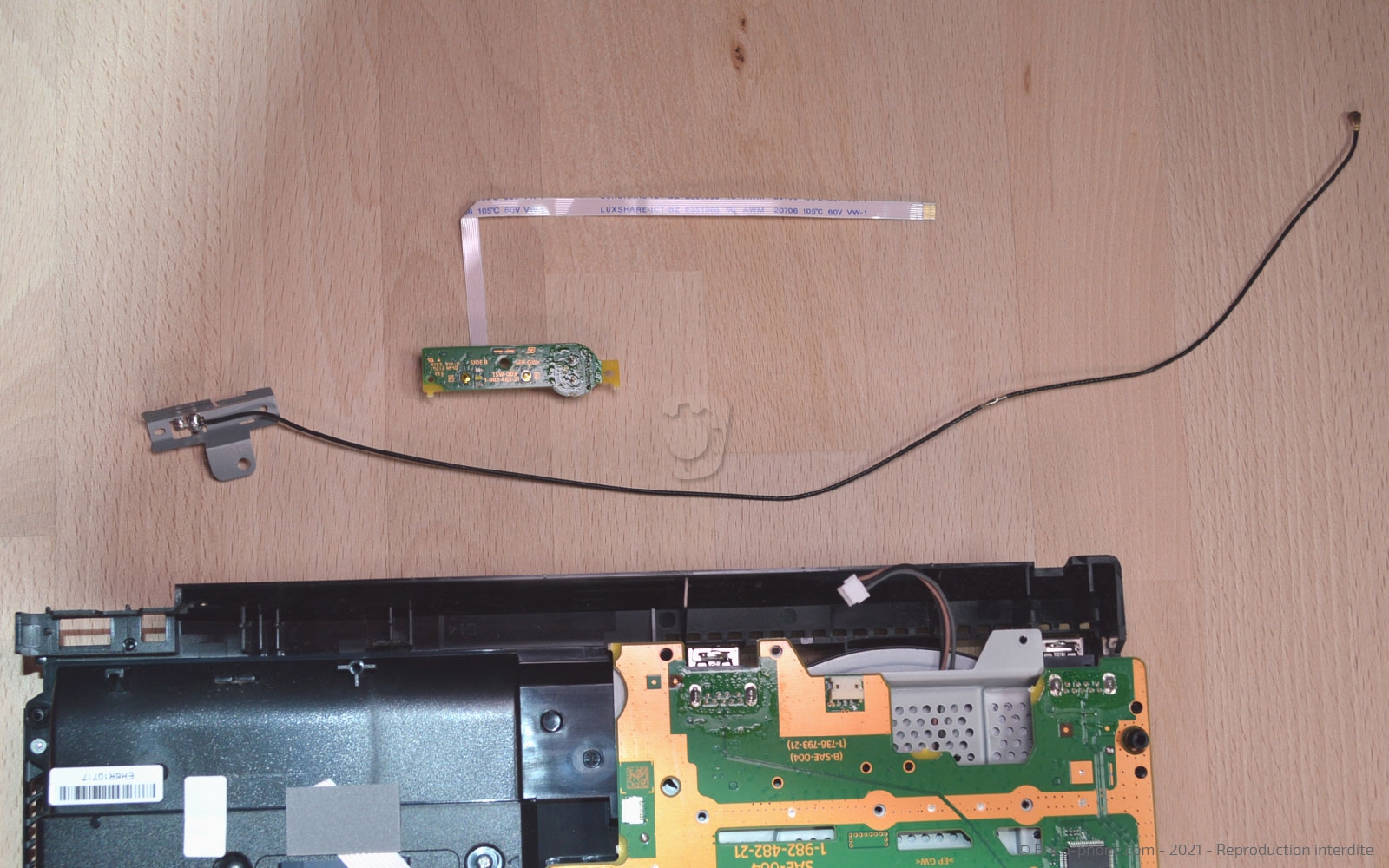

Etape 13 : Retirer le bouton power et éject
Toujours avec le tournevis cruciforme, dévissez les 2 vis de la carte des boutons power et éjecte, ainsi que la plaquette en métal puis retirez-les.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

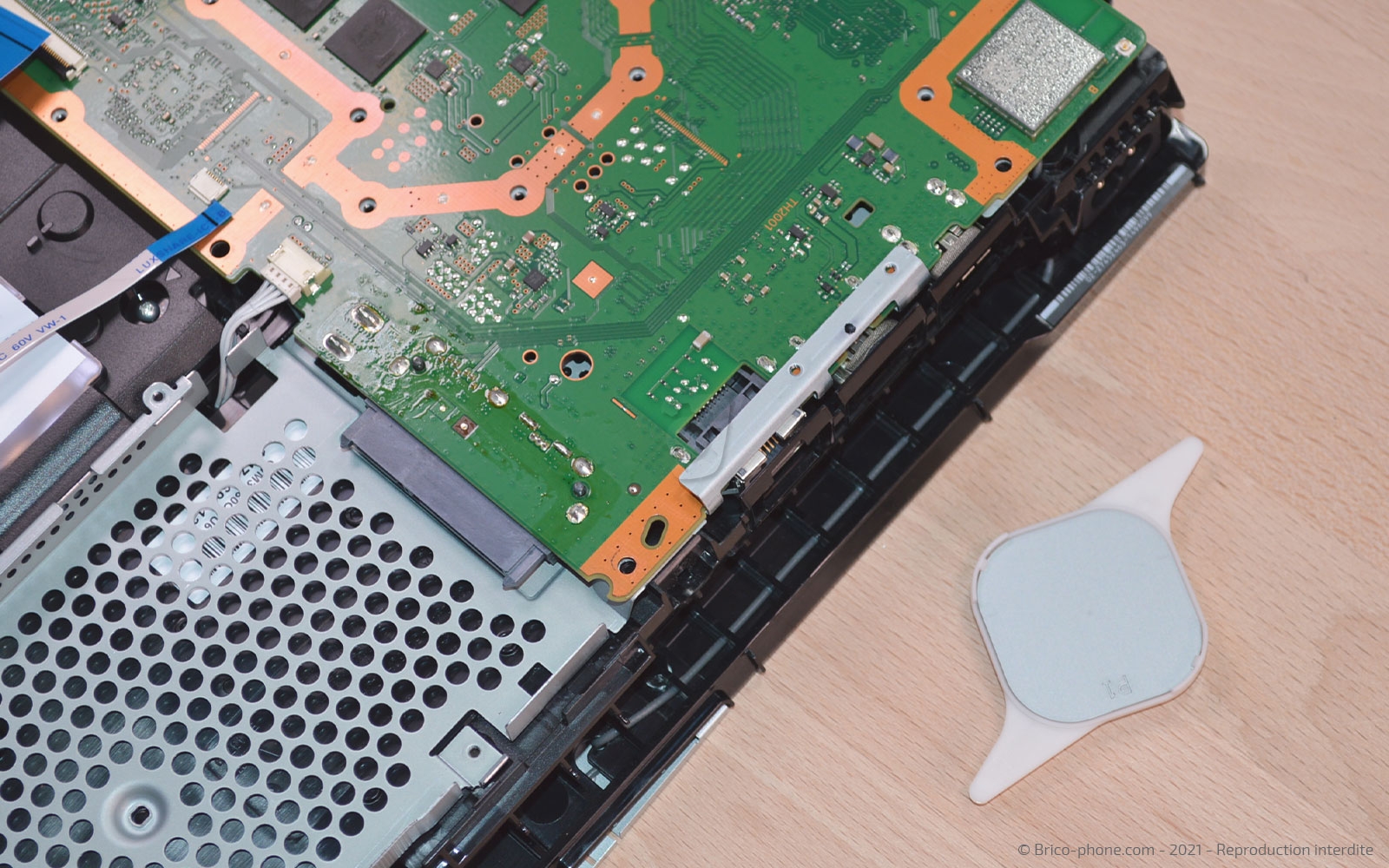

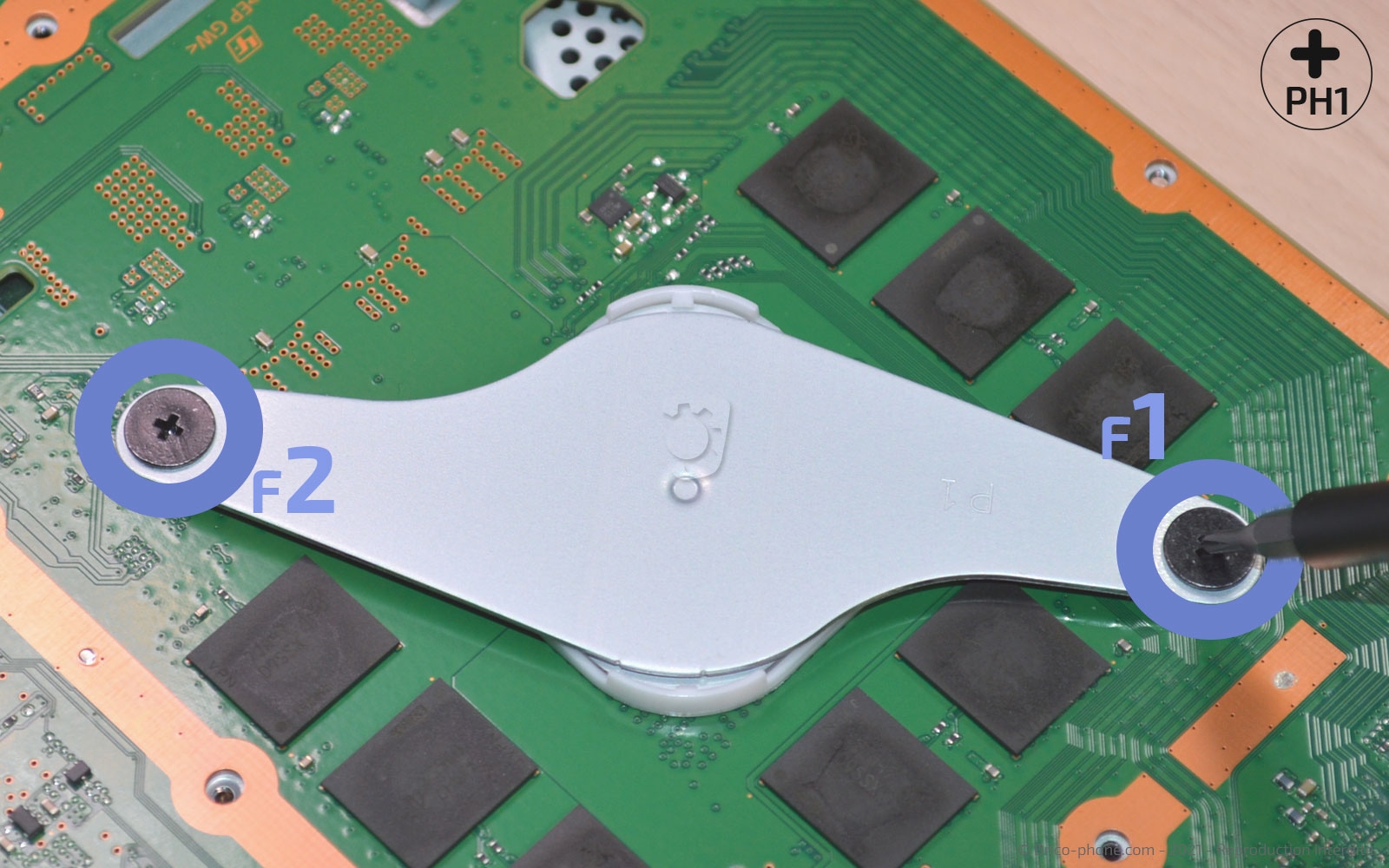

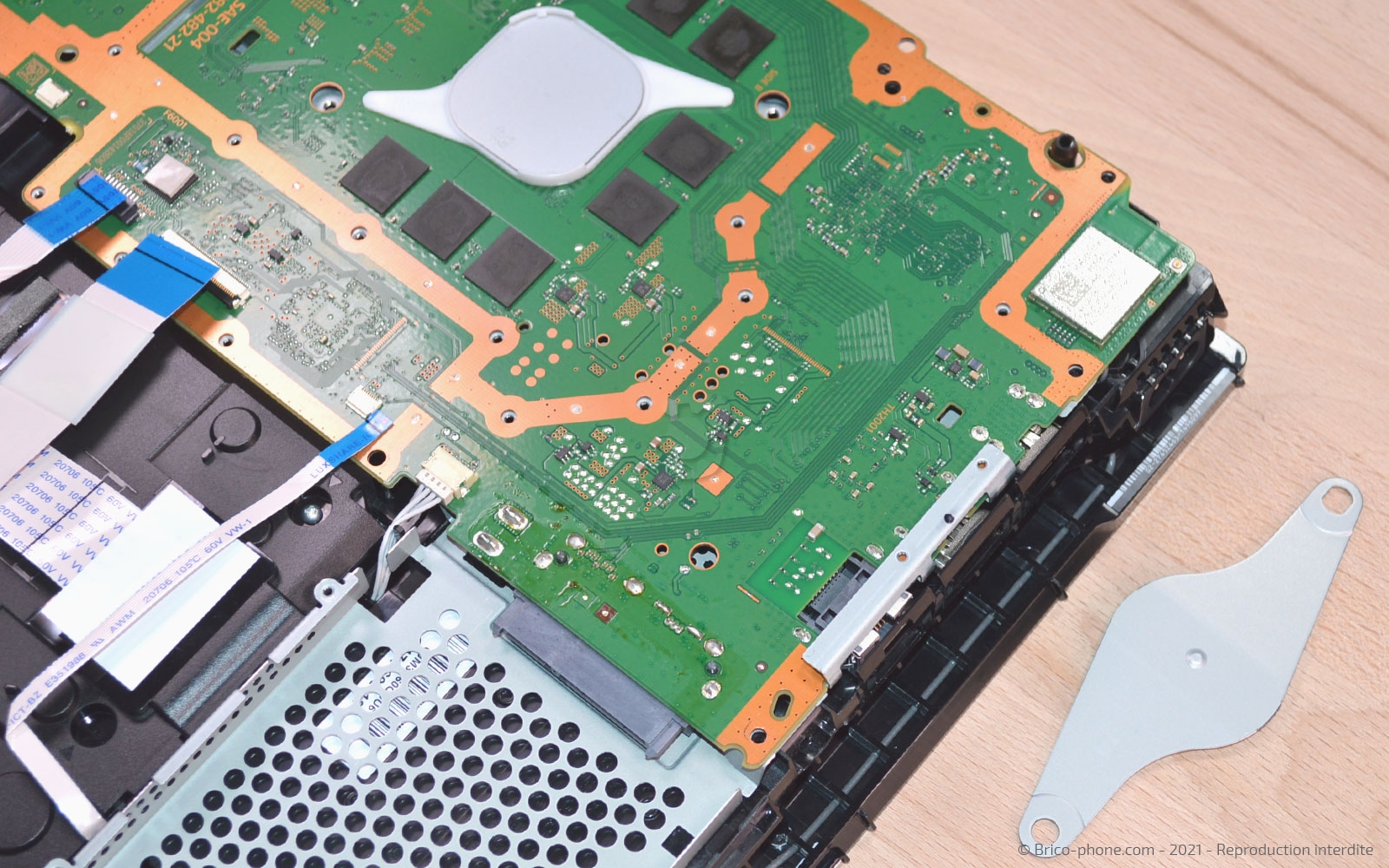

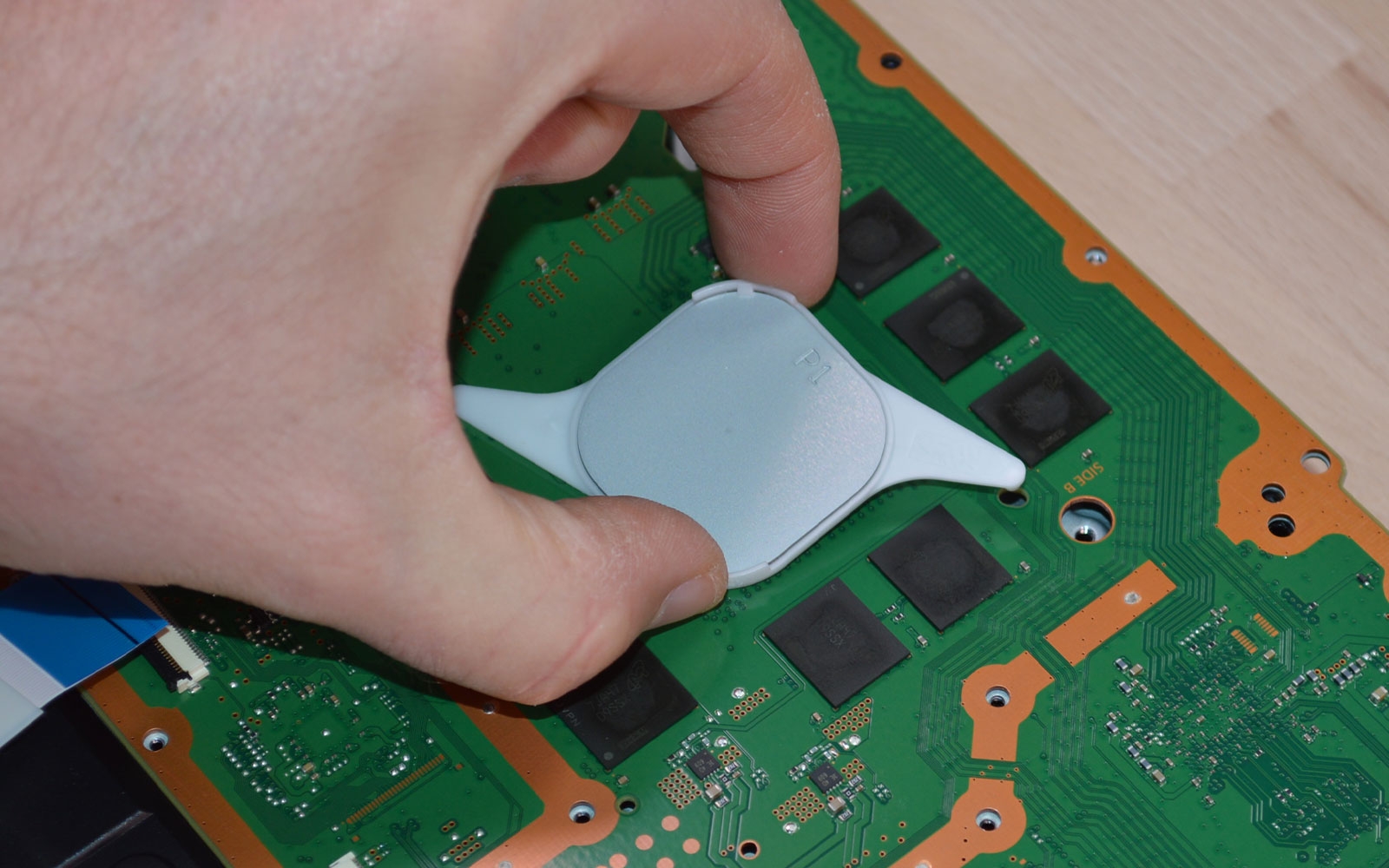

Etape 14 : Enlever le support du processeur
Toujours avec le tournevis cruciforme, dévissez les 2 vis du support du processeur avant de le retirer.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

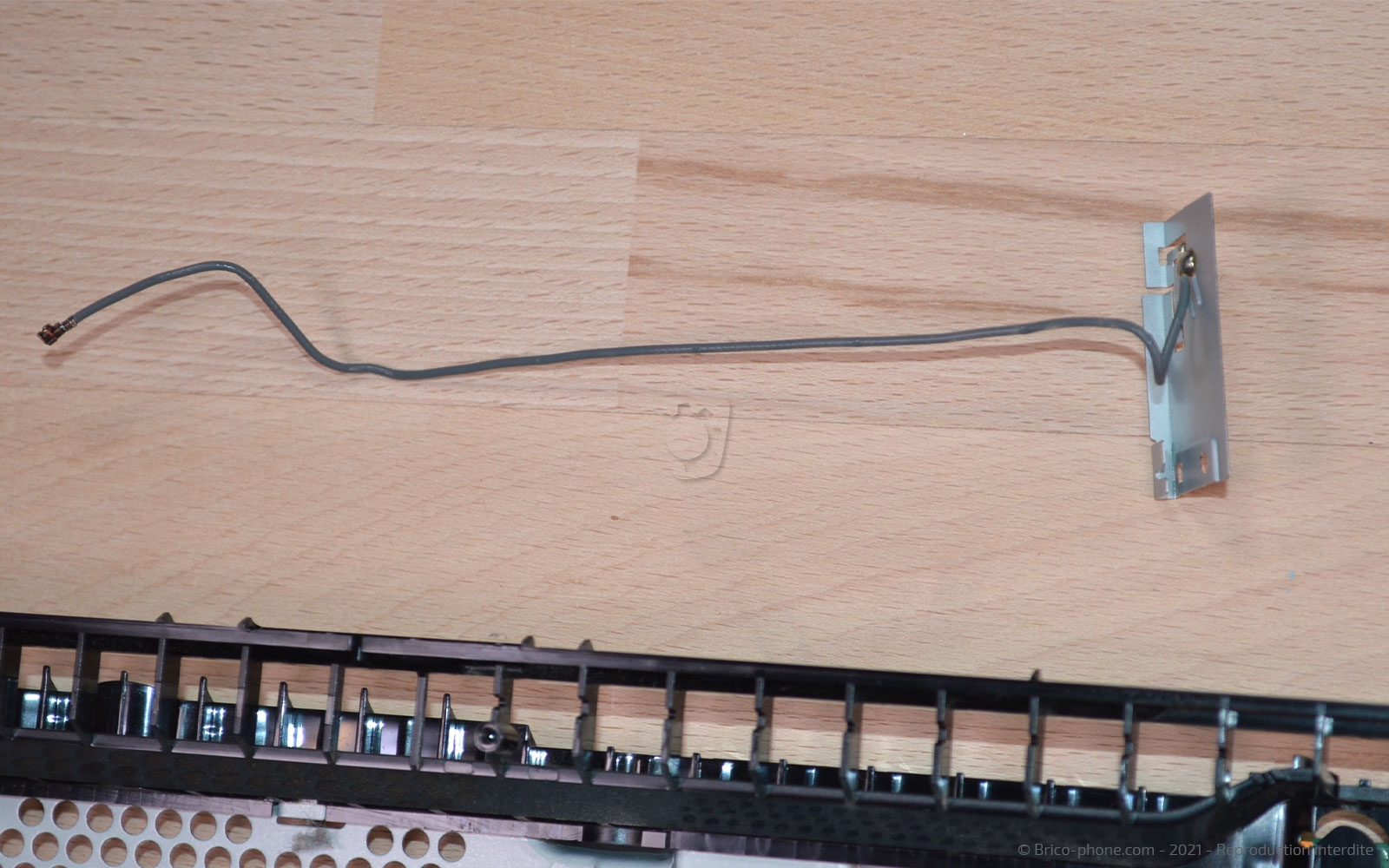

Etape 15 : Retirer l'antenne
Déconnectez le câble coaxial, puis ôtez l'antenne.
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Extraire la carte-mère
Vous pouvez maintenant extraire la carte-mère, puis la plaquette métallique avec le dissipateur thermique.
Etape 17 : Retirer le lecteur Blu-ray
Avec le tournevis cruciforme, dévissez les vis G1 à G3, puis soulevez le lecteur blu-ray afin de le sortir de la console.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 18 : Extraire le ventilateur
Finissons par le ventilateur, dévissez les 2 vis H1 et H2 afin de retirer la plaquette qui le recouvre et retirez le ventilateur.
Vue éclatée
Le démontage est finis, voici un aperçu de ce qui compose votre Playstation 4 Slim.
