Changement du lecteur de cartes de jeux sur Switch

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Switch | Temps estimé : 20 min | Difficulté : 2/5

Votre Nintendo Switch ne lit plus vos cartouches de jeux ? Vous n'avez plus de son avec vos écouteurs ?

Effectuez le changement de votre lecteur de jeux et prise jack en suivant ce tutoriel photos et vidéo. Il vous guidera du début à la fin pour retrouver vos jeux préférés.

Comptez environ 20 minutes pour effectuer cette réparation.

Diagnostic

›  Votre Nintendo Switch ne lit plus vos cartes de jeux.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Lecteur de cartes de jeux DN pour Nintendo Switch
49,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant de commander votre pièce détachée, nous conseillons de vérifier la compatibilité des pièces avec le modèle de votre Nintendo Switch.
Au dos de votre console, vous devez retrouver la référence "MOD.HAC-001".

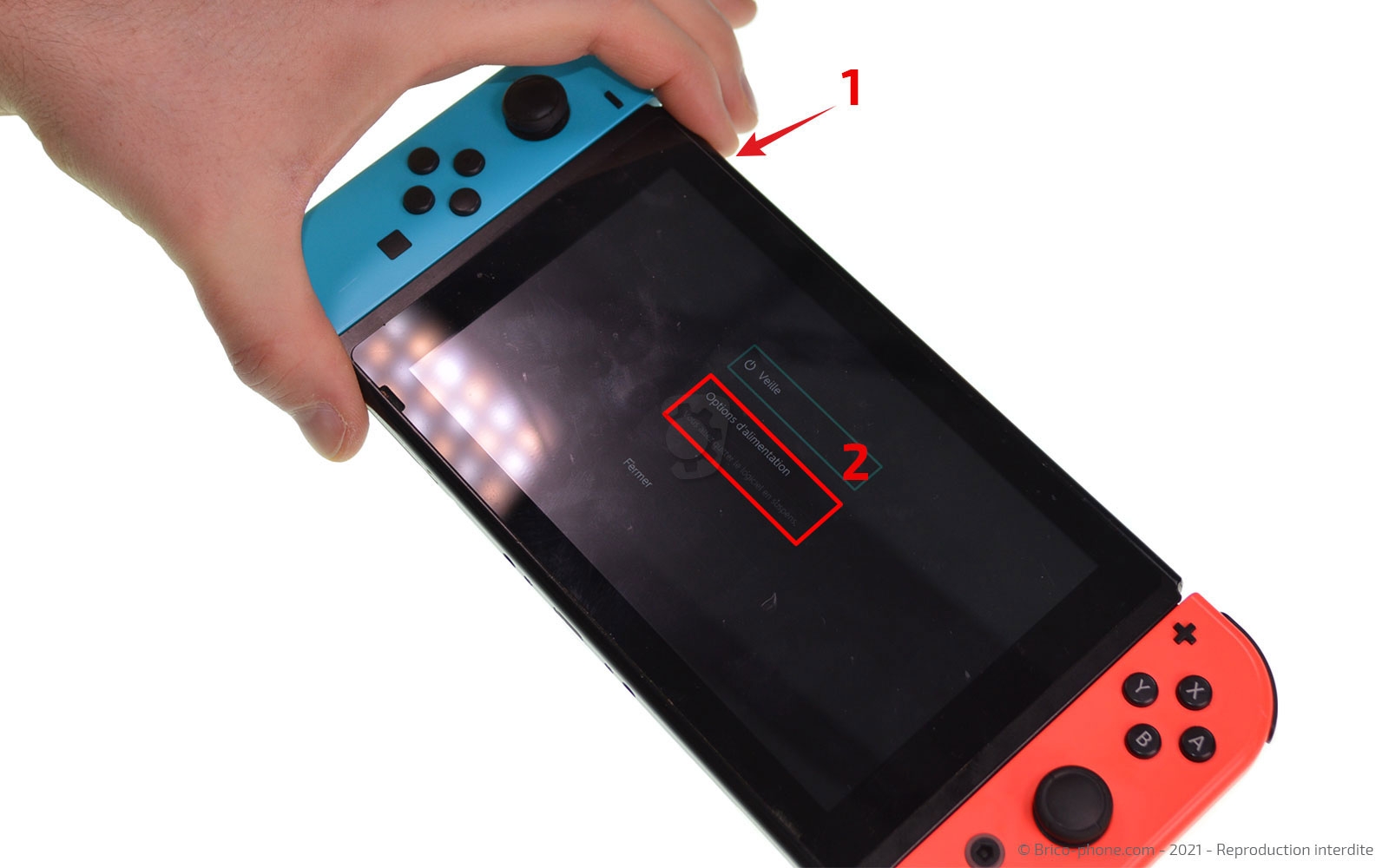

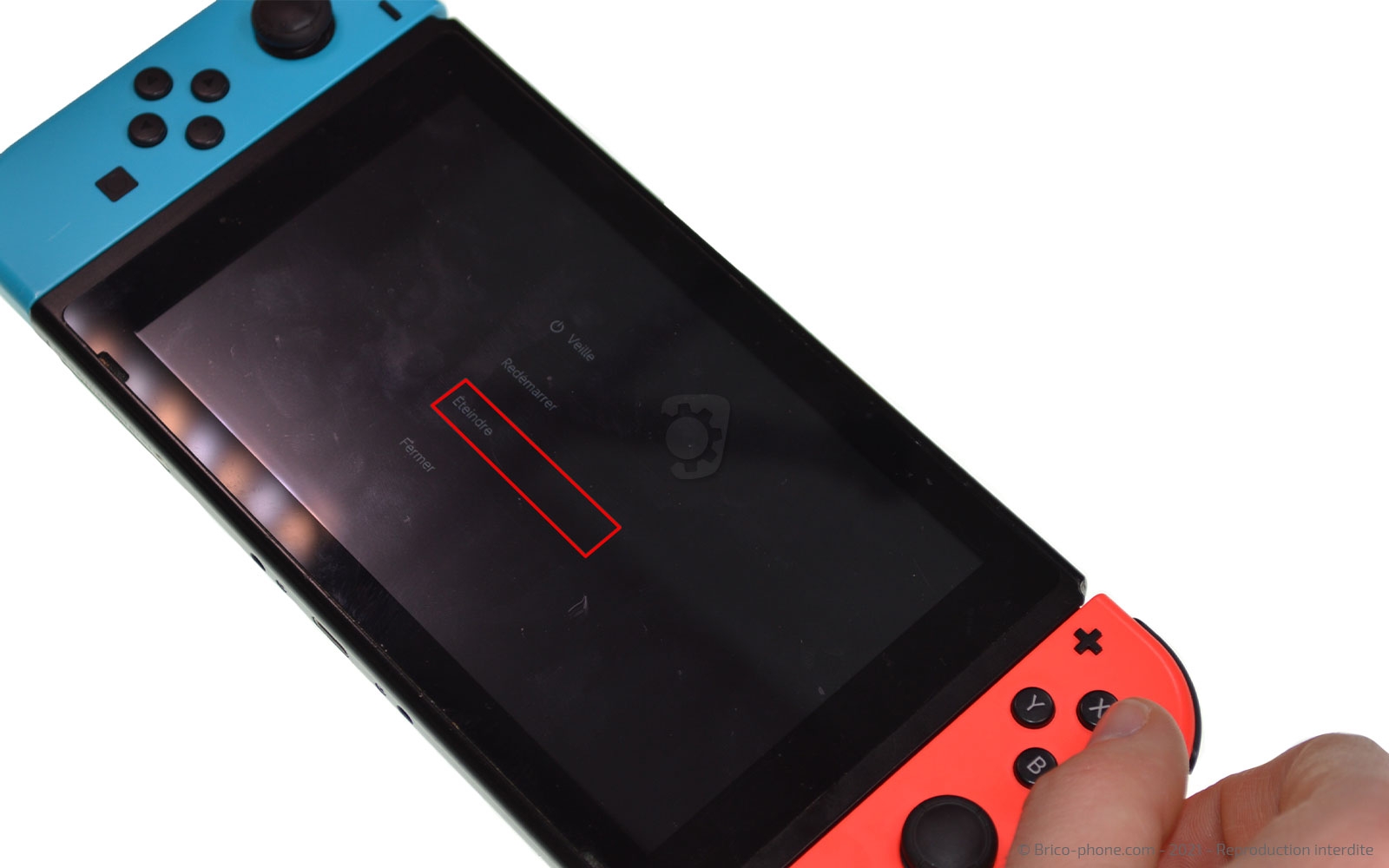

Pressez le bouton power et sélectionnez "options d'alimentation" puis "éteindre".

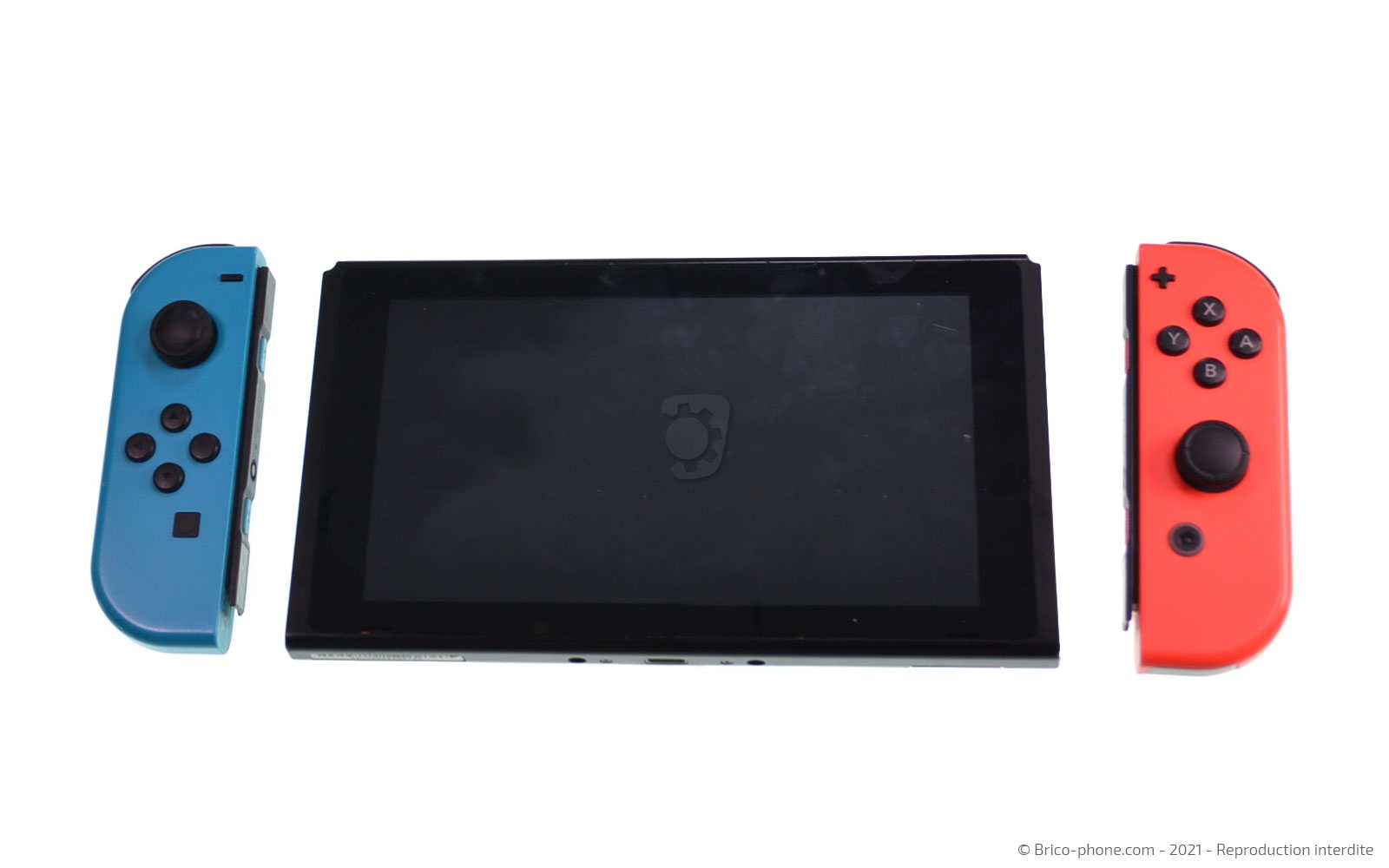

Etape 1 : Déconnecter les manettes
Au dos de la manette rouge, appuyez sur le petit bouton noir en haut de celle-ci afin de la faire glisser dans le rail et la retirer.

Faites de même pour la manette bleue.
Etape 2 : Extraire le jeux et la carte microSD
Soulevez le cache du lecteur de jeux afin de regarder s'il n'y a pas de cartouche, autrement retirez-la.

Faites de même avec la carte microSD.

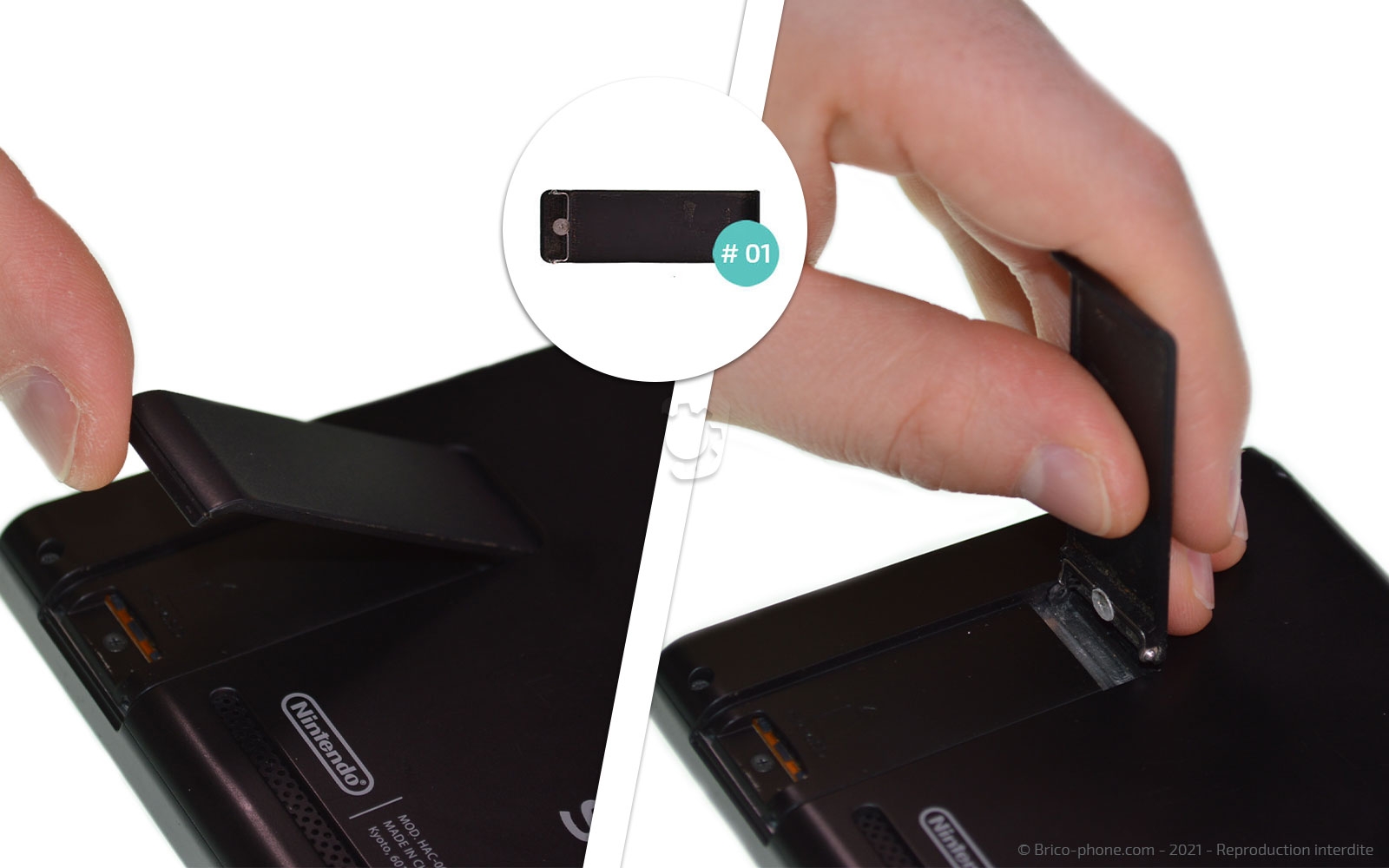

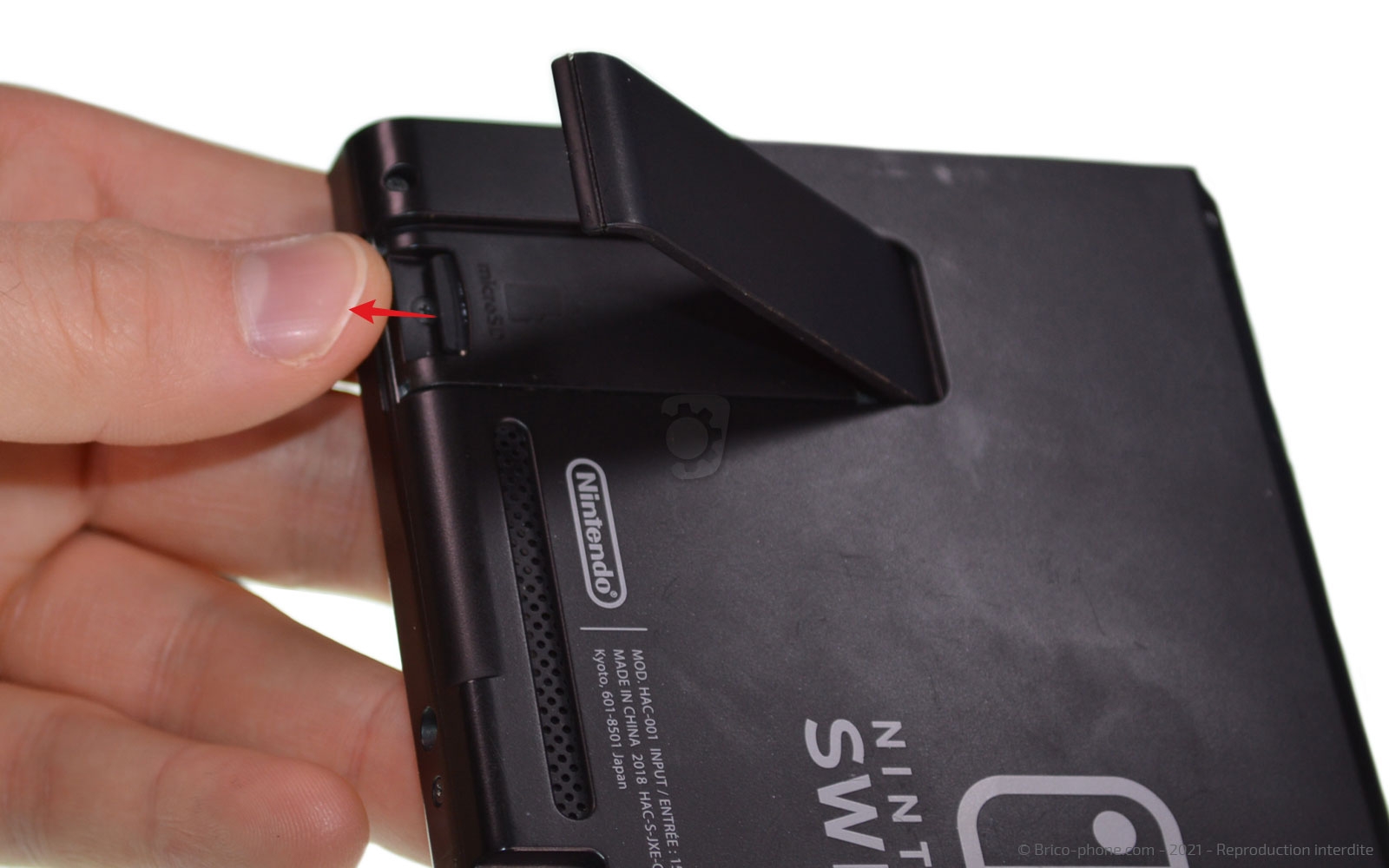

Retirez le pied au dessus du lecteur microSD. En le soulevant vers le haut celui-ci devrait se déclipser.

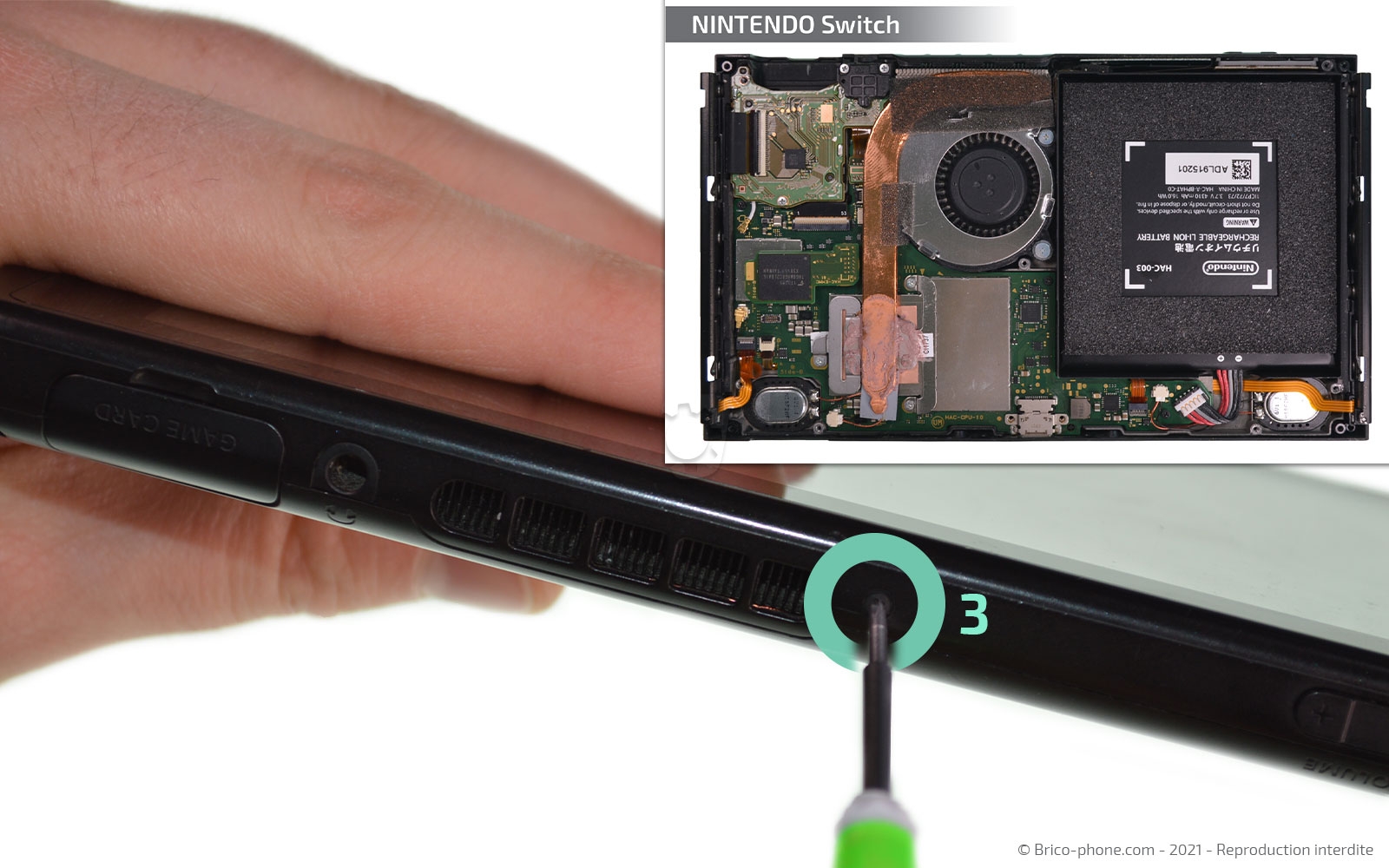

Etape 3 : Retirer les vis de la coque

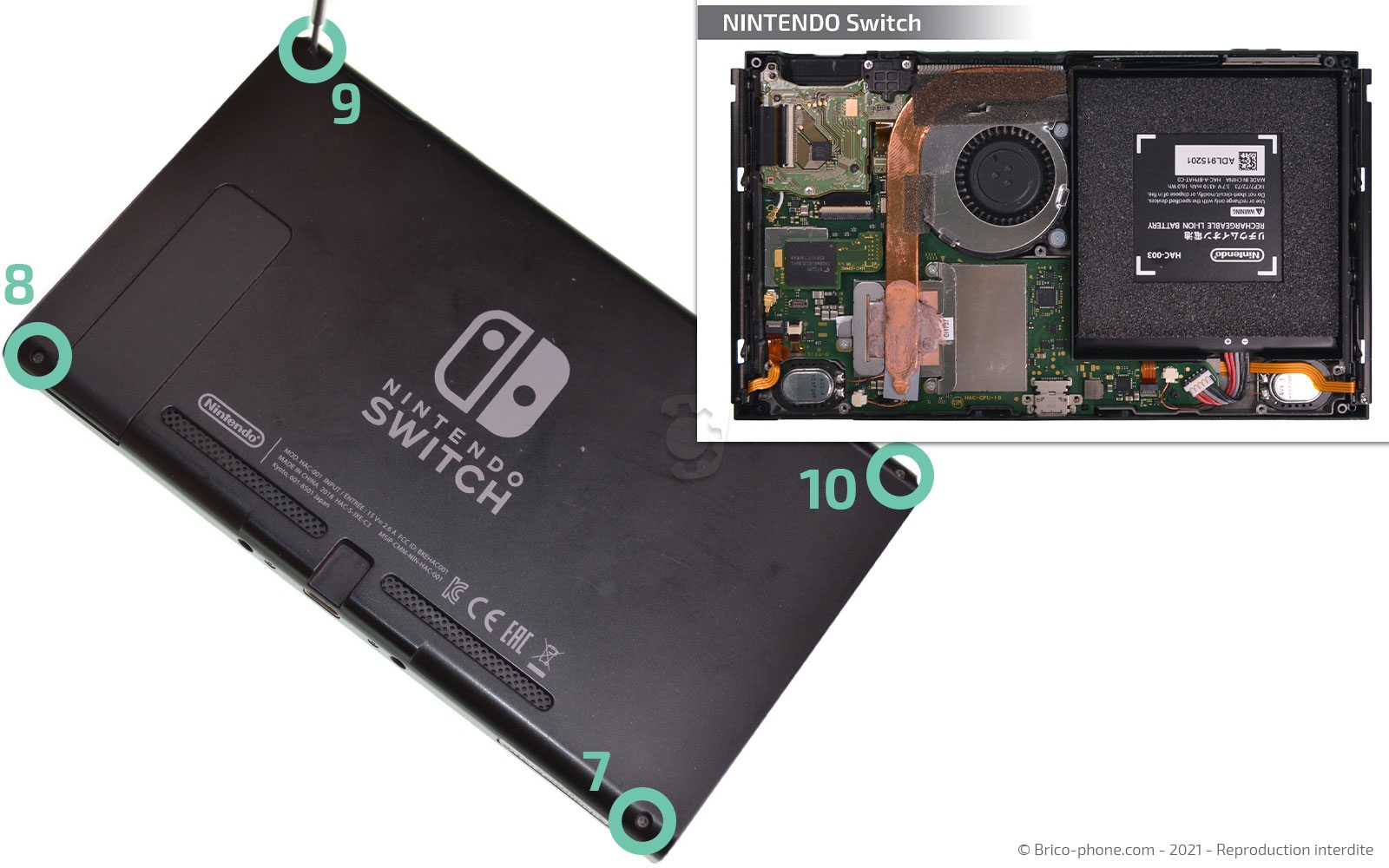

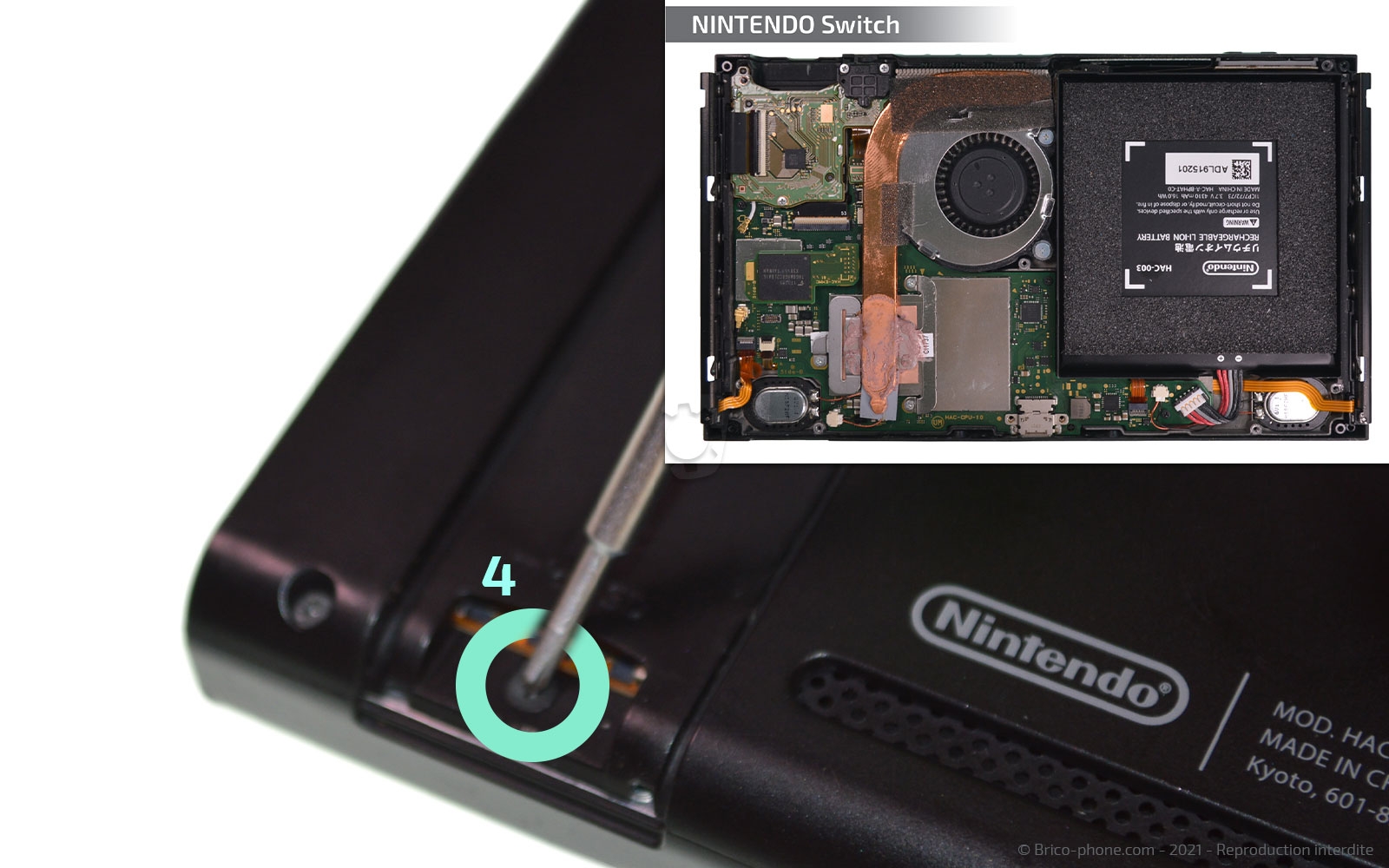

Afin de retirer la coque arrière, nous allons devoir dévisser les vis cruciforme, vous en trouverez 2 de chaque côté du connecteur de charge, une au niveau du lecteur de carte microSD, une à côté de la bouche d'air et 4 au coins de la console.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

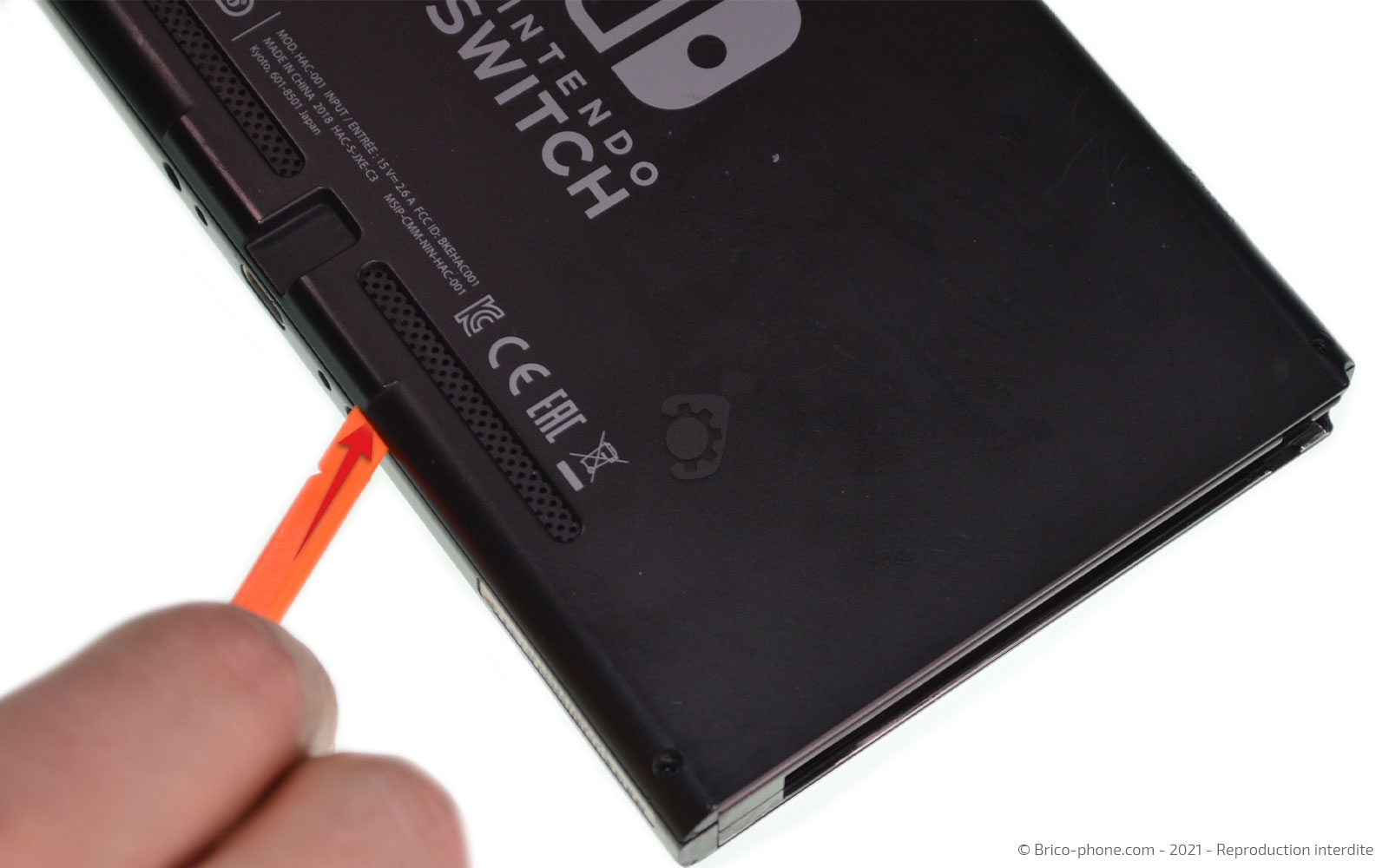

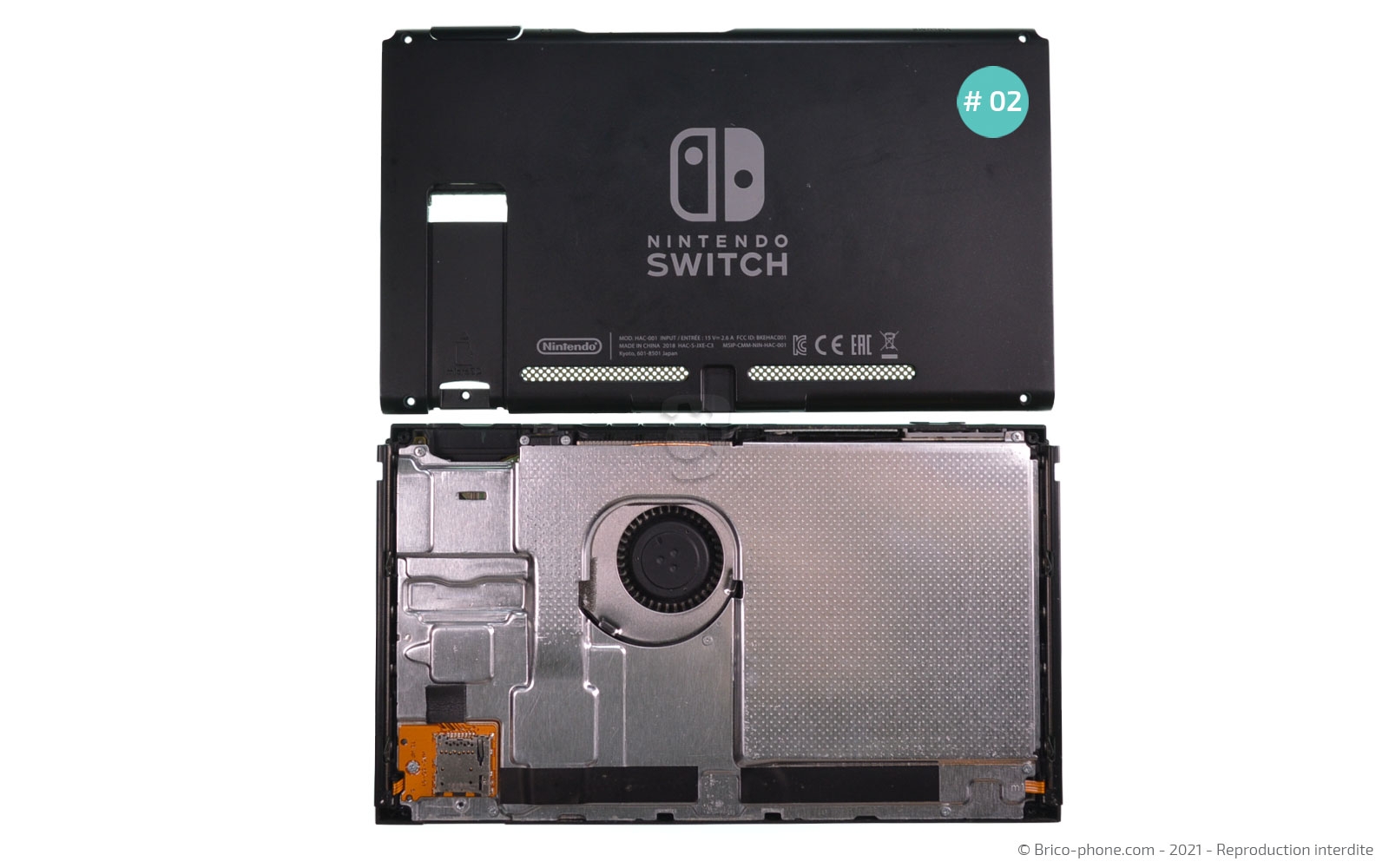

Etape 4 : Retirer la coque arrière

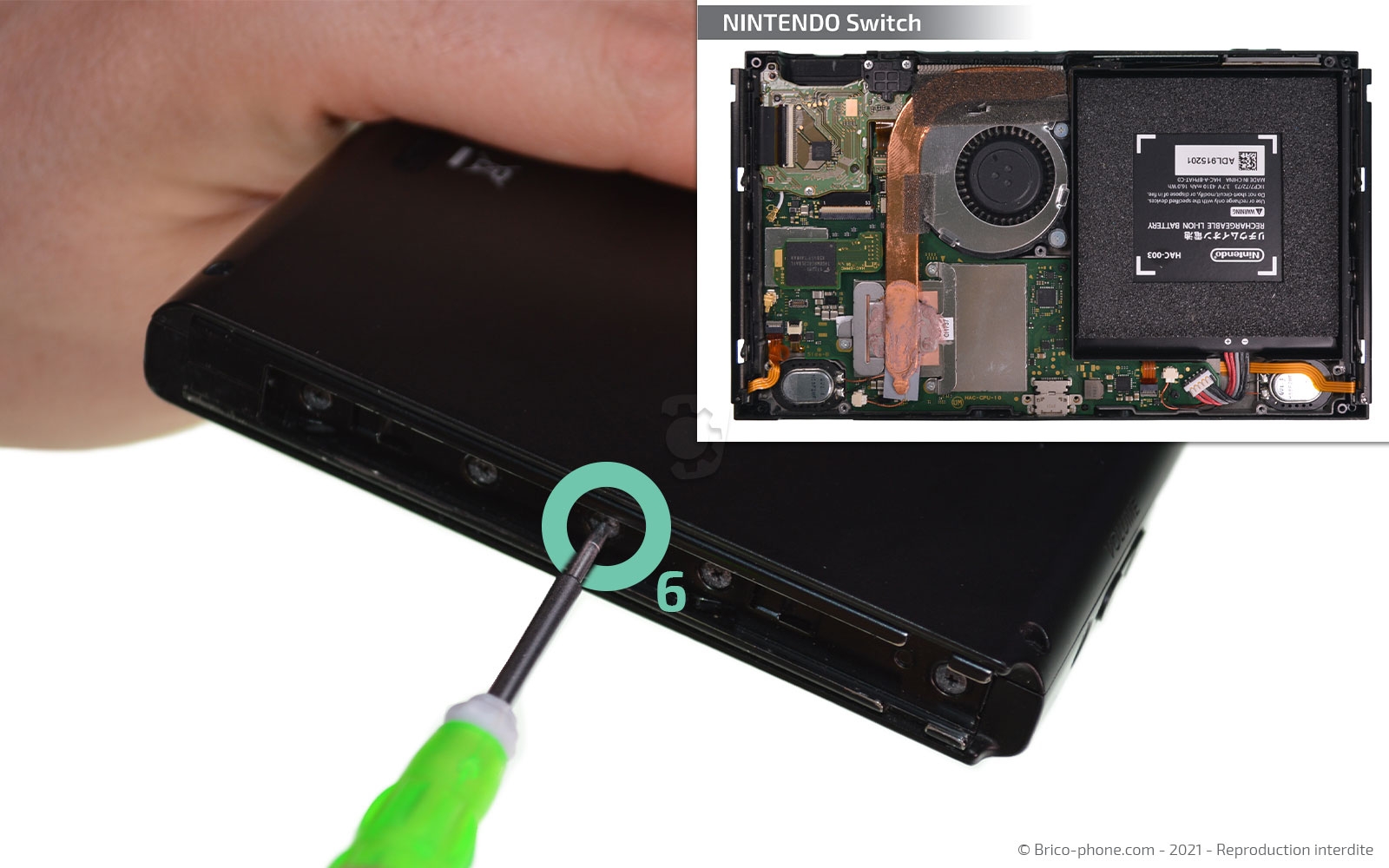

Il ne reste plus que 2 vis qui se trouvent de chaque côté de la console dans le rail.

Faites levier avec le spudger pour retirer la coque arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 5 : Ôter le lecteur de carte microSD
Toujours avec le même tournevis, dévissez la vis qui maintient le lecteur de carte microSD.

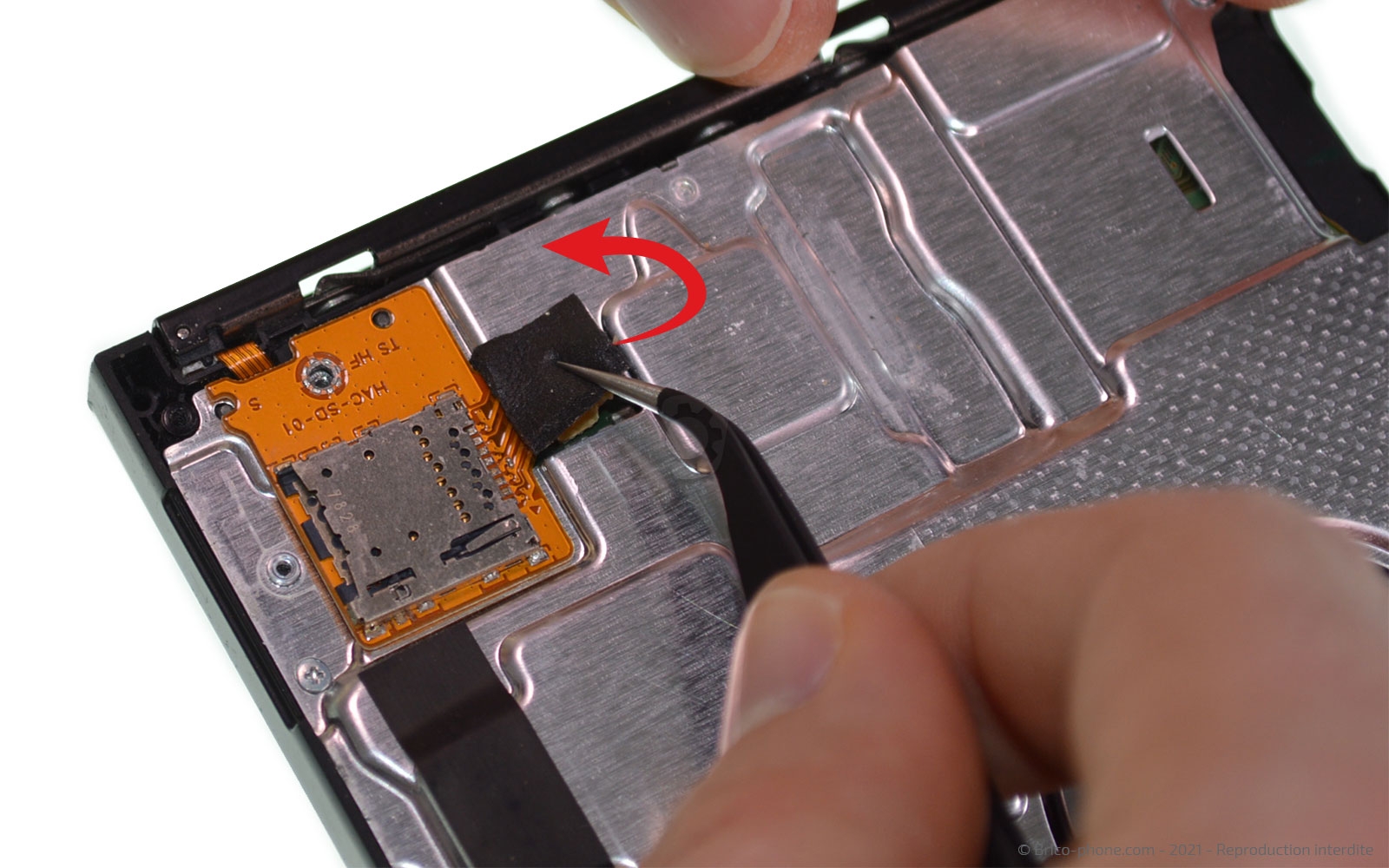

Avec la pincette, enlevez la mousse qui se trouve au dessus de la nappe, puis déconnectez la nappe avant d'extraire le lecteur.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 6 : Retirer la plaquette en métal
Dévissez les 6 vis avec le tournevis cruciforme, puis soulevez la plaquette métallique avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter la batterie
Gardez le même ustensile afin de déconnecter la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Sortir le dissipateur thermique
Dévissez les 3 vis à l'aide du tournevis cruciforme, puis ôtez le dissipateur thermique à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

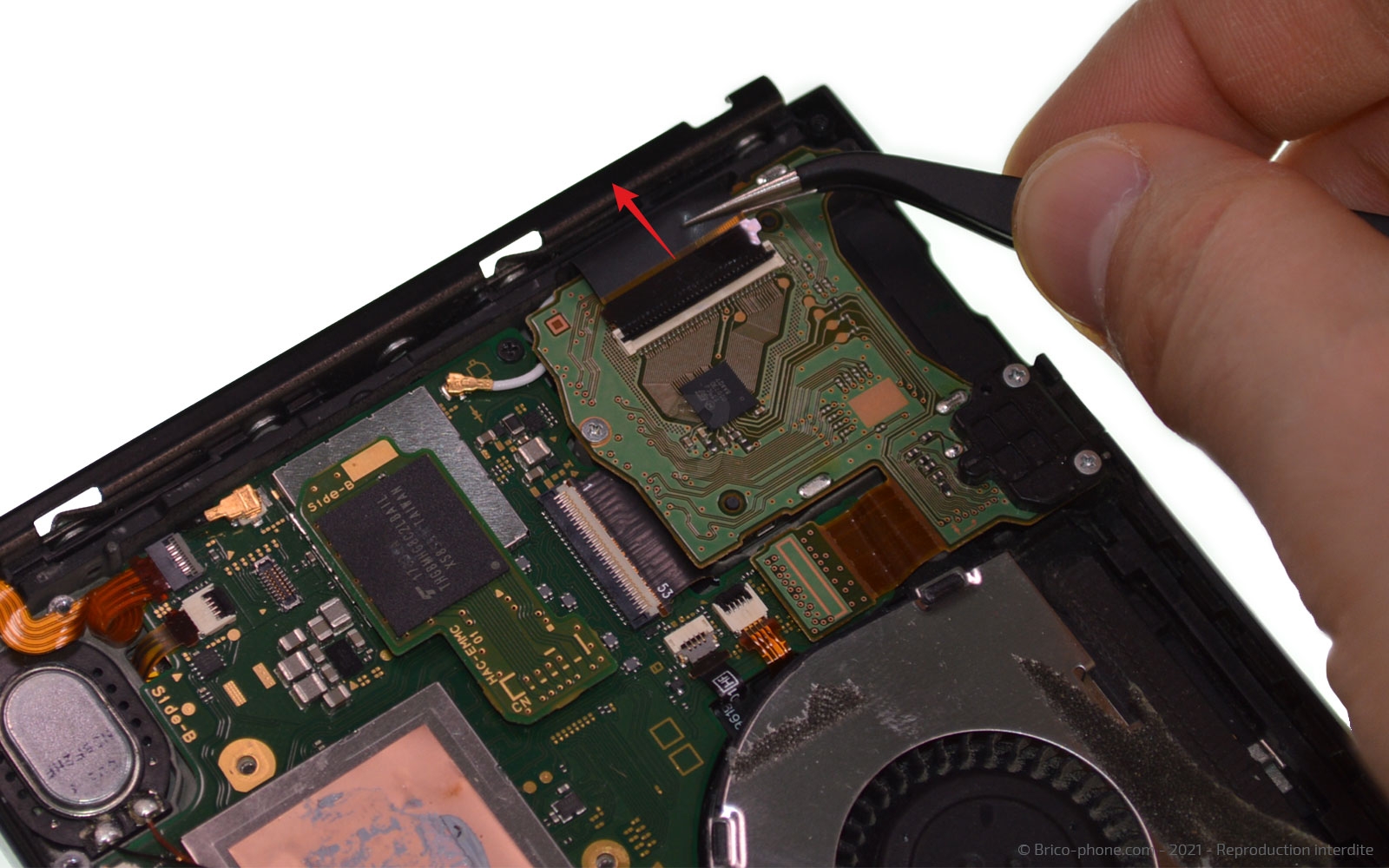

Etape 9 : Déconnecter la nappe de la vitre
Soulevez le clapet de la nappe de la vitre à l'aide du levier, puis retirez la nappe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse pour installer votre nouveau lecteur de cartouches de jeux pour profiter de vos jeux préférés.

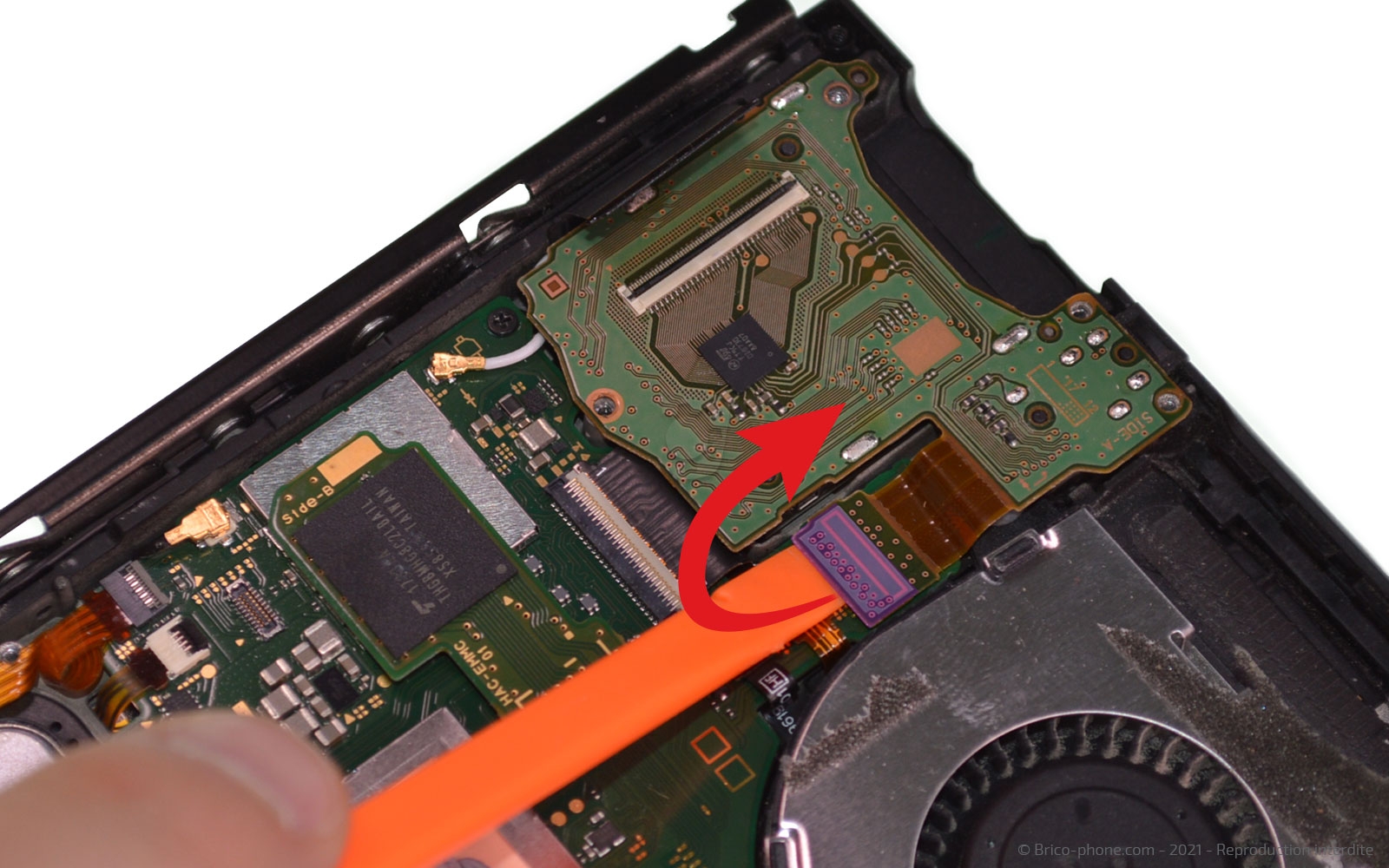

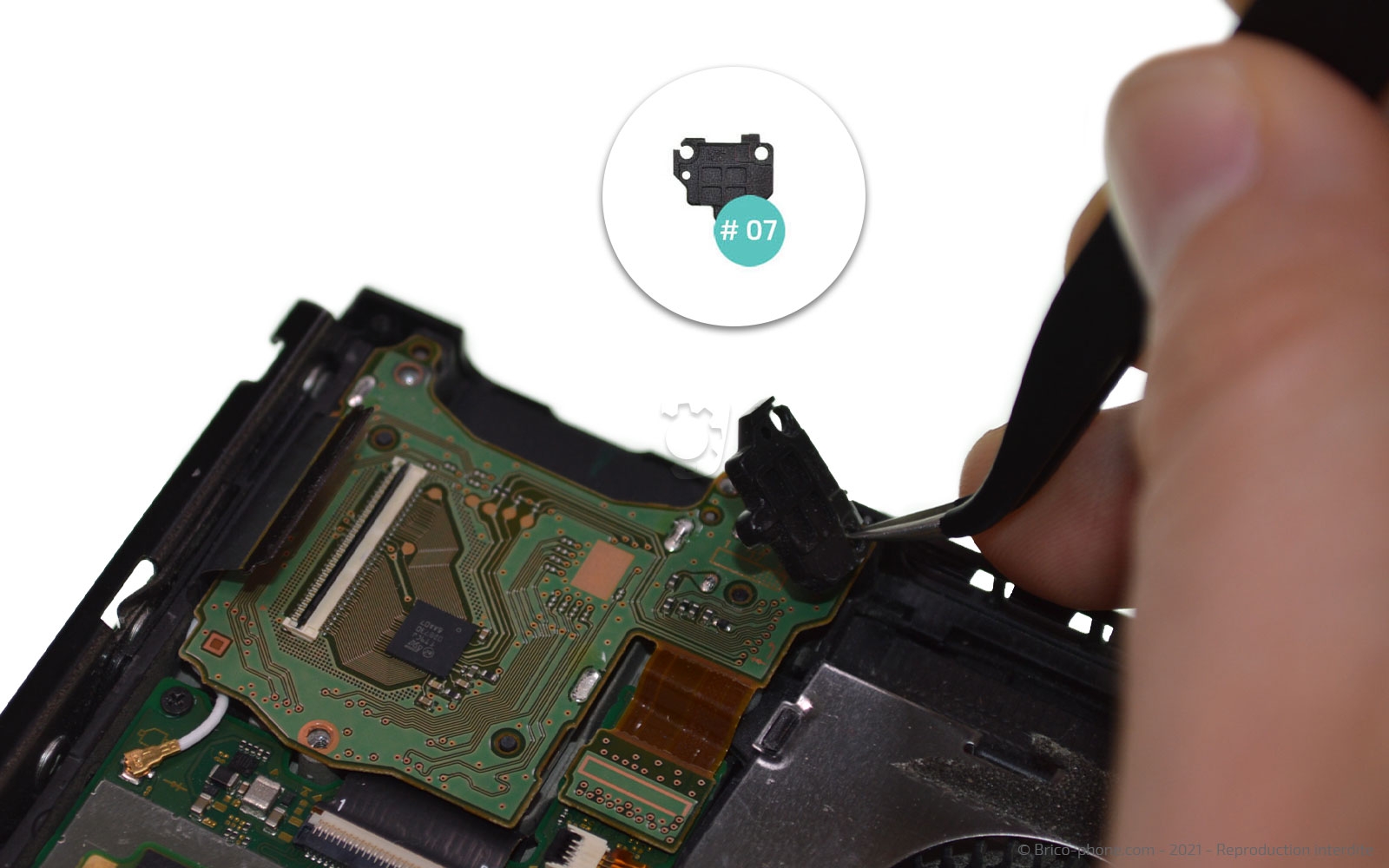

Etape 10 : Enlever le lecteur de jeux
Munissez-vous du tournevis cruciforme pour retirer les 3 vis du lecteur de cartouche.
Ôtez le cache plastique avec la pincette, puis déconnectez la nappe à l'aide du spudger avant d'extraire le lecteur.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
