Changement du haut-parleur interne sur Galaxy S9

Temps estimé : 30 min
Difficulté : 3/5
Galaxy S9 | Temps estimé : 30 min | Difficulté : 3/5

Le haut-parleur de votre Samsung Galaxy S9 ne fonctionne pas correctement, il grésille voir ne marche pas du tout, Remplacez celui-ci facilement grâce à ce tutoriel photo de démontage spécialement conçu par notre équipe.

Diagnostic

›  Votre Galaxy S9 n'a plus de son à l'oreille en communication

› Votre haut-parleur grésille

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut-parleur Interne pour Samsung Galaxy S9, S10e, S10+ et S20 Ultra
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Préparer votre espace de travail
Vous êtes prêt à vous lancer ? Commencez par vous assurer que votre espace de travail soitr propre et dégagé, fixez le patron d'aide au montage puis sortez vos outils.
Une fois cela fait, vous pouvez passer à la première étape de ce tutoriel.
Etape 1 : Eteindre votre smartphone
Éteignez votre appareil avant toute réparation
Etape 2 : Chauffer la vitre arrière
À l'aide d'un sèche-cheveux, d'un décapeur thermique ou d'une station à air chaud, chauffez le contour du cache arrière.
Cela aura pour effet de ramollir le joint de fixation.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Station 2 en 1 : air chaud et à souder
69,90 €
Etape 3 : Décoller la vitre arrière
Placez la ventouse sur un des angles inférieurs, puis en tirant sur la boucle métallique de cette dernière, insérez le médiator métal entre le châssis et la vitre.
Placez ensuite les médiators plastiques puis retirez celui en métal. Faites coulisser ces derniers de part et d'autre de la vitre afin de désolidariser complètement la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Enlever la cache arrière
Attention la vitre arrière est connecté au téléphone par la nappe du lecteur d'empreintes.
Munissez-vous de la pincette afin de la débrancher.
La vitre arrière peut maintenant être retirée.
Outils du kit utilisés
Outils du kit utilisés

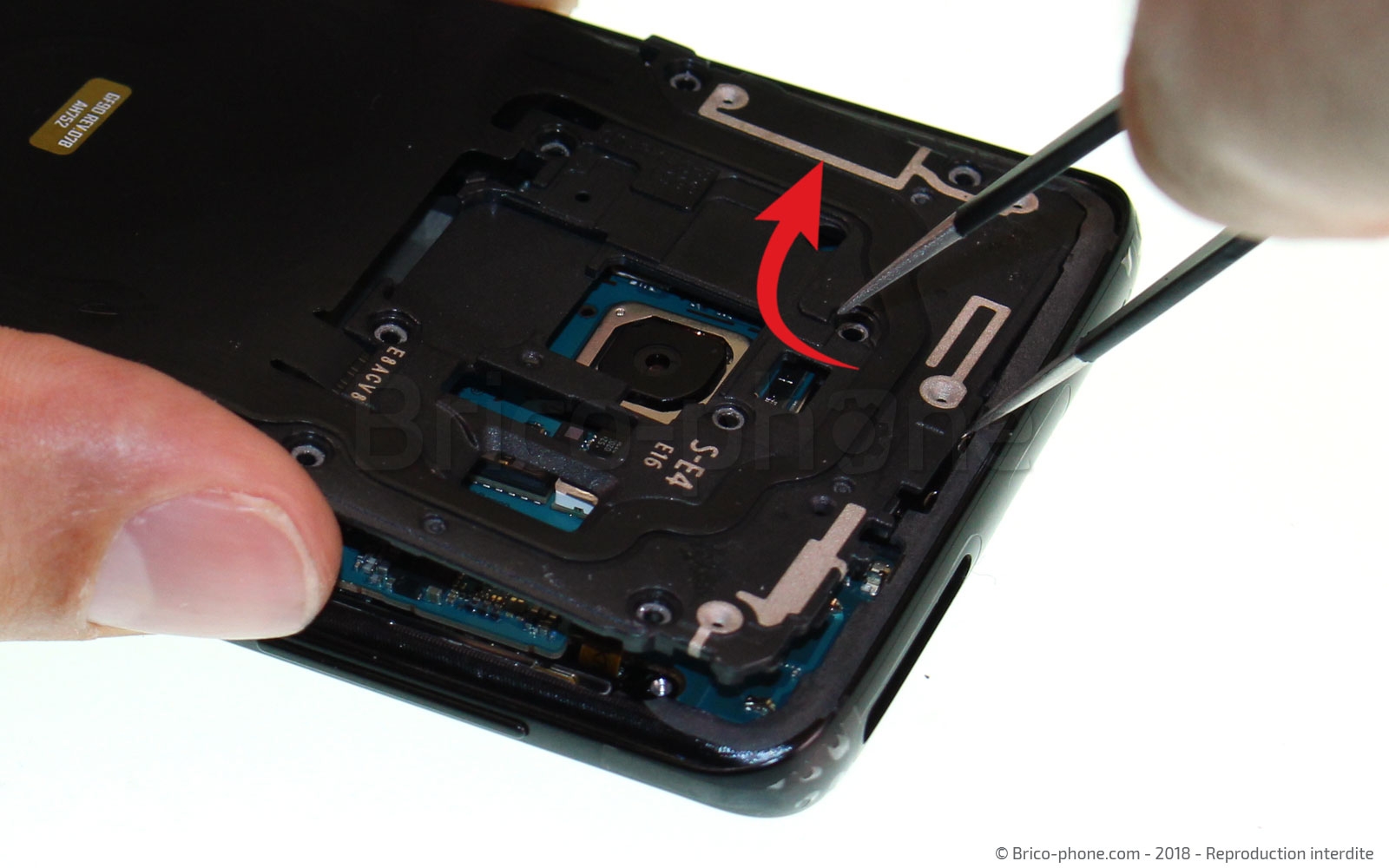

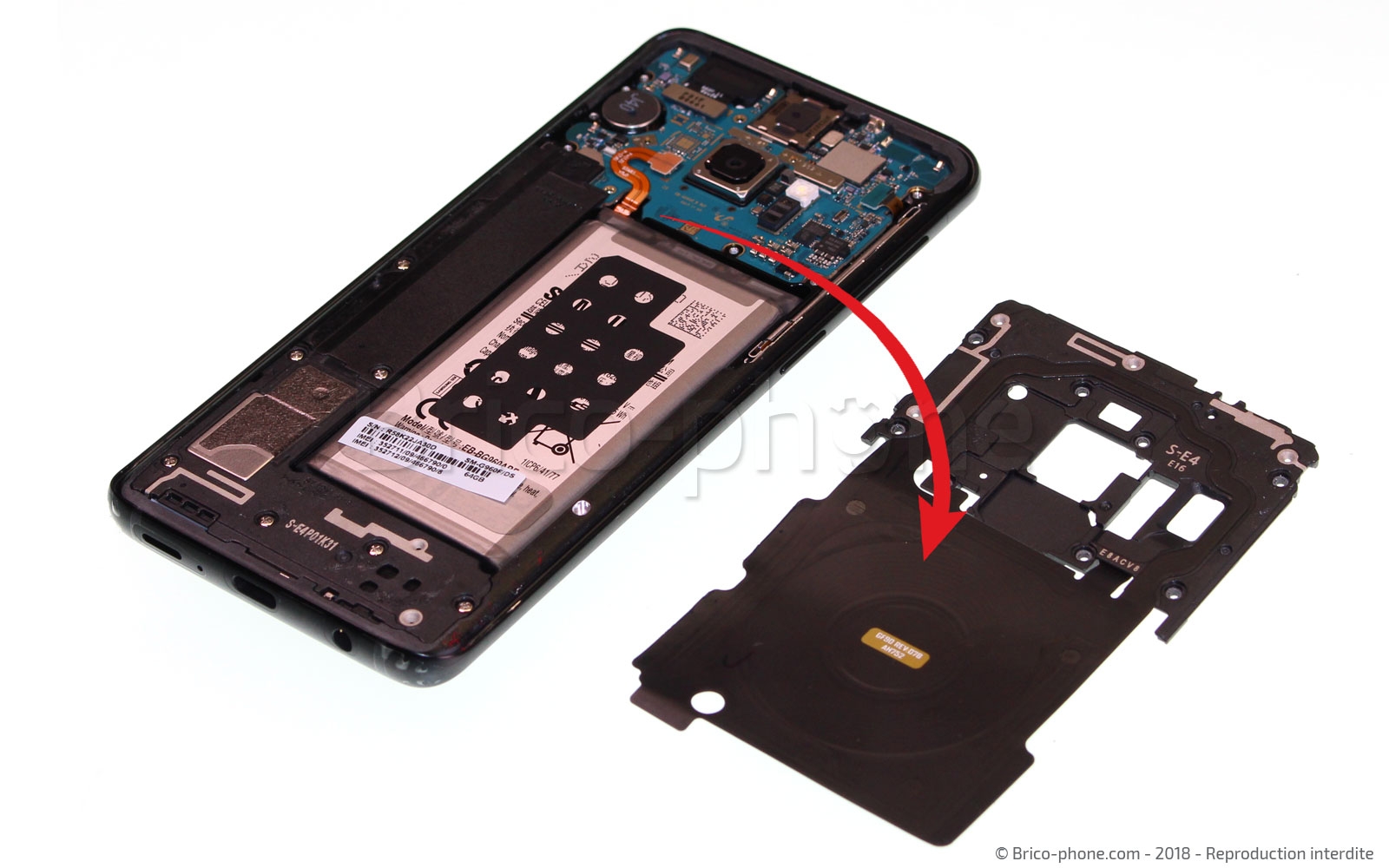

Etape 5 : Retirer la nappe NFC et son support
Retirez les 8 vis qui maintiennent le cache de la carte-mère à l'aide du tournevis cruciforme.
Décollez ensuite délicatement l'antenne NFC puis sortez l'ensemble (nappe+châssis) à l'aide de la pincette.

Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter la batterie
À l'aide du spudger déconnectez la batterie afin de continuer votre réparation en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer le cache latéral et le bloc haut parleur
Commencez par retirer le cache latéral en retirant les 2 vis cruciformes ,puis sortez le à l'aide de la pincette.
Faites de même pour le bloc haut parleur externe en retirant les 8 vis qui le fixent au châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Libérer la carte mère
Déconnectez la nappe du connecteur de charge ,puis la nappe de l'écran Amoled à l'aide du levier nylon.
Puis débranchez les câbles coaxiaux à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 (bis) : Libérer la carte mère
Repassez sur le haut de l'appareil afin de déconnecter la nappe capteur proximité/luminosité puis la connectique de la double caméra avant.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Sortir la carte-mère
Insérez ensuite la spatule en nylon sur la partie supérieure gauche de la carte mère et faites tout doucement levier afin de la faire basculer de 90°.
Débranchez ensuite le connecteur de charge qui se trouve au dos de la carte mère puis procédez au retrait de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Sortir le haut-parleur interne
Dernière étape de ce tutoriel !
Faites levier sous le buzzer à l'aide du levier en nylon afin de le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Sortir le haut-parleur interne
Dernière étape de ce tutoriel !
Faites levier sous le buzzer à l'aide du levier en nylon afin de le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Fin du tutoriel
Il ne vous reste plus qu'à prendre ce tutoriel en sens inverse afin de procéder au remontage de votre nouvelle pièce détachée.
