Changement de la triple caméra arrière sur iPhone 11 Pro Max
La triple caméra arrière de votre iPhone 11 Pro Max est abîmée, endommagée ou cassée ? Vous souhaitez la remplacer vous-même ? Faites-le avec ce tutoriel photo, qui vous guidera tout au long de la réparation.
Diagnostic
› Les caméras arrières sur votre iPhone sont cassées
› Les photos et vidéos sont floues ou présentent des défauts
Avant de commencer
Connaissez-vous votre modèle ? Pour cela rien de plus simple, il vous suffit d'aller dans les Réglages > Général > Informations.
Dans la case "Nom du modèle", vous devriez retrouver "iPhone 11 Pro Max" et quand vous cliquez sur "N° du modèle", vous allez voir apparaître "A2218".
Sinon à l'emplacement du tiroir Sim, vous allez trouver le numéro de modèle de gravé, "A2218".
Dans la case "Nom du modèle", vous devriez retrouver "iPhone 11 Pro Max" et quand vous cliquez sur "N° du modèle", vous allez voir apparaître "A2218".
Sinon à l'emplacement du tiroir Sim, vous allez trouver le numéro de modèle de gravé, "A2218".
Etape 1 : Eteindre le téléphone et retirer le tiroir sim
Commencez par éteindre votre téléphone en maintenant la touche power et celle pour baisser le volume, puis slidez "éteindre", pour couper l'alimentation de votre téléphone.
Ensuite à l'aide de l'outil sim, retirez le rack sim (#29) de son emplacement.
Ensuite à l'aide de l'outil sim, retirez le rack sim (#29) de son emplacement.
Etape 3 : Chauffer l'écran et créer un point d'insertion
Avec un sèche-cheveux ou un décapeur thermique, chauffez le contour de l'écran pour ramollir le joint qui le tient au châssis.
Appliquez la ventouse sur le bas de l'écran, puis tout en tirant fortement sur son anneau, insérez le médiator en métal entre l'écran et le châssis pour créer un interstice.
Maintenant que vous avez fait un jour entre l'écran et le châssis, insérez le levier vert.
Appliquez la ventouse sur le bas de l'écran, puis tout en tirant fortement sur son anneau, insérez le médiator en métal entre l'écran et le châssis pour créer un interstice.
Maintenant que vous avez fait un jour entre l'écran et le châssis, insérez le levier vert.
Etape 4 : Ouvrir le téléphone
Faites le tour du téléphone avec le levier vert pour séparer l'écran du châssis, puis ouvrez-le en inclinant l'écran vers la droite, en le plaçant à cheval sur le châssis du téléphone.
Etape 7 : Déconnecter l'écran
Avec le levier en nylon, déconnectez les trois nappes de l'écran, puis mettez-le de côté.
Etape 9 : Déconnecter les caméras arrières
Avec le spudger, déconnectez les trois nappes des caméras.
Etape 10 : Extraire les caméras arrières
Avec la pincette en métal, enlevez le bloc des trois caméras (#13) du châssis.
Conseil pour le remontage

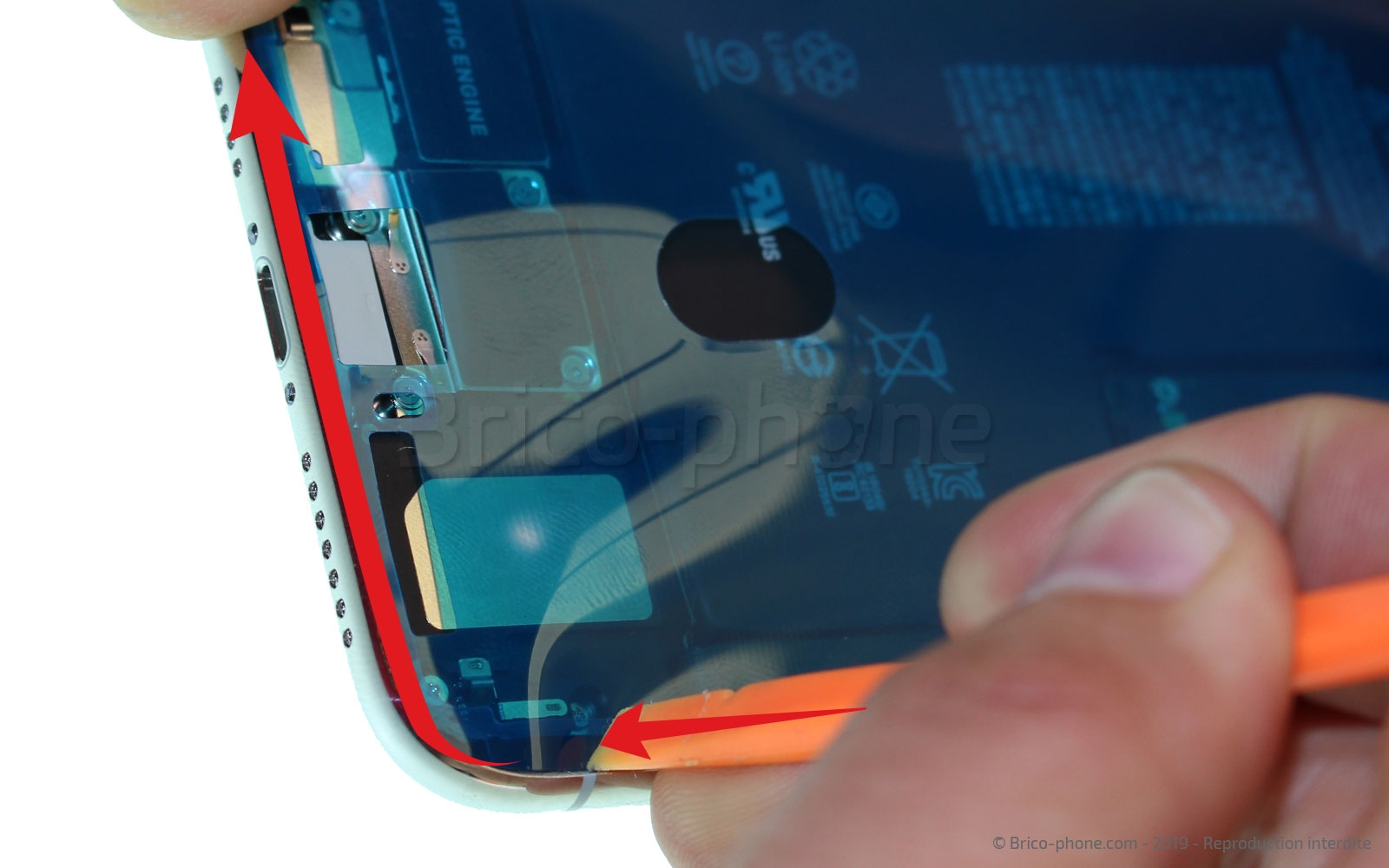

Pour le remontage, suivez les étapes dans le sens inverse. Comme lors de toute ouverture d'un iPhone, nous vous conseillons de bien nettoyer le châssis de votre smartphone afin de pouvoir y déposer le nouveau joint d'étanchéité.
Pour vous aider à poser un joint d'étanchéité, retrouvez nos tutoriels sur :
https://www.brico-phone.com/144-tutoriels-de-reparation-pour-tout-smartphone.htm
Pour vous aider à poser un joint d'étanchéité, retrouvez nos tutoriels sur :
https://www.brico-phone.com/144-tutoriels-de-reparation-pour-tout-smartphone.htm
