Démontage complet sur Galaxy Note 10 Plus

Avant toute réparation, nous vous conseillons de vérifier la compatibilité de vos nouvelles pièces avec votre smartphone en vous assurant que le numéro de modèle de votre Samsung Galaxy Note 10 Plus est bien : SM - N975. Vous pouvez retrouver cette information soit dans les informations générales de votre appareil soit à son dos avec votre numéro IMEI.

Ensuite, mettez hors tension votre smartphone en sélectionnant "éteindre" sur le menu qui s'affiche.

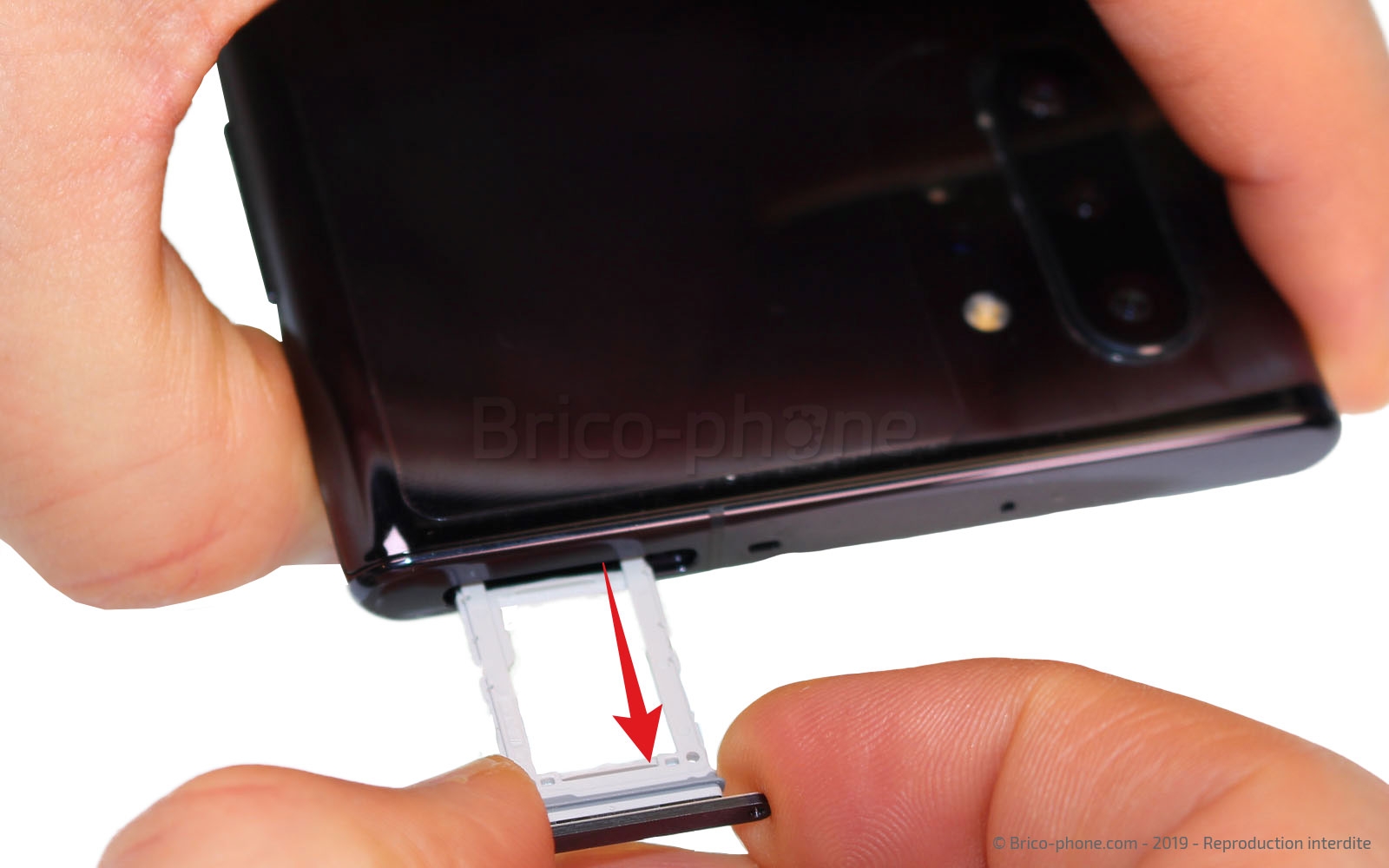

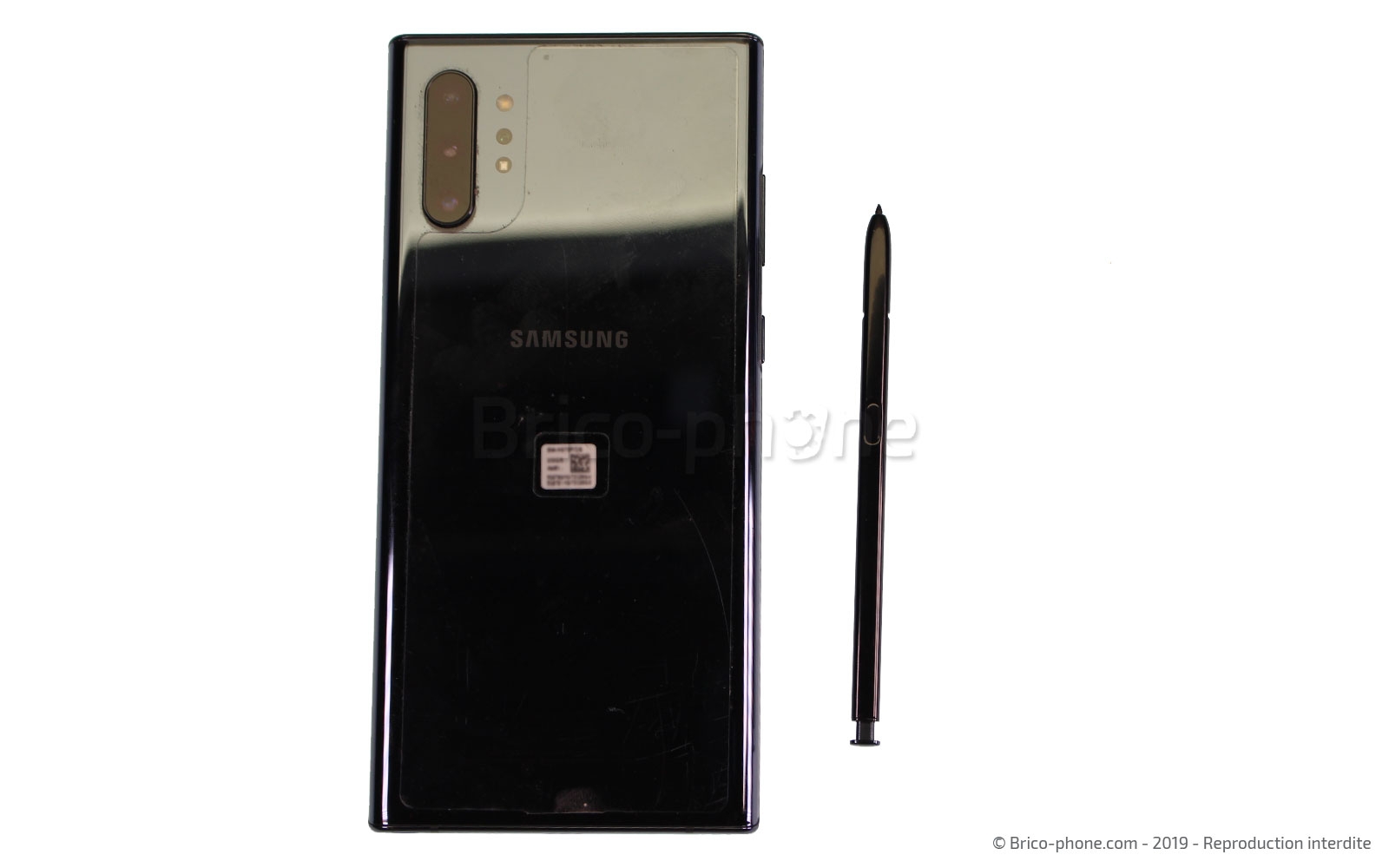

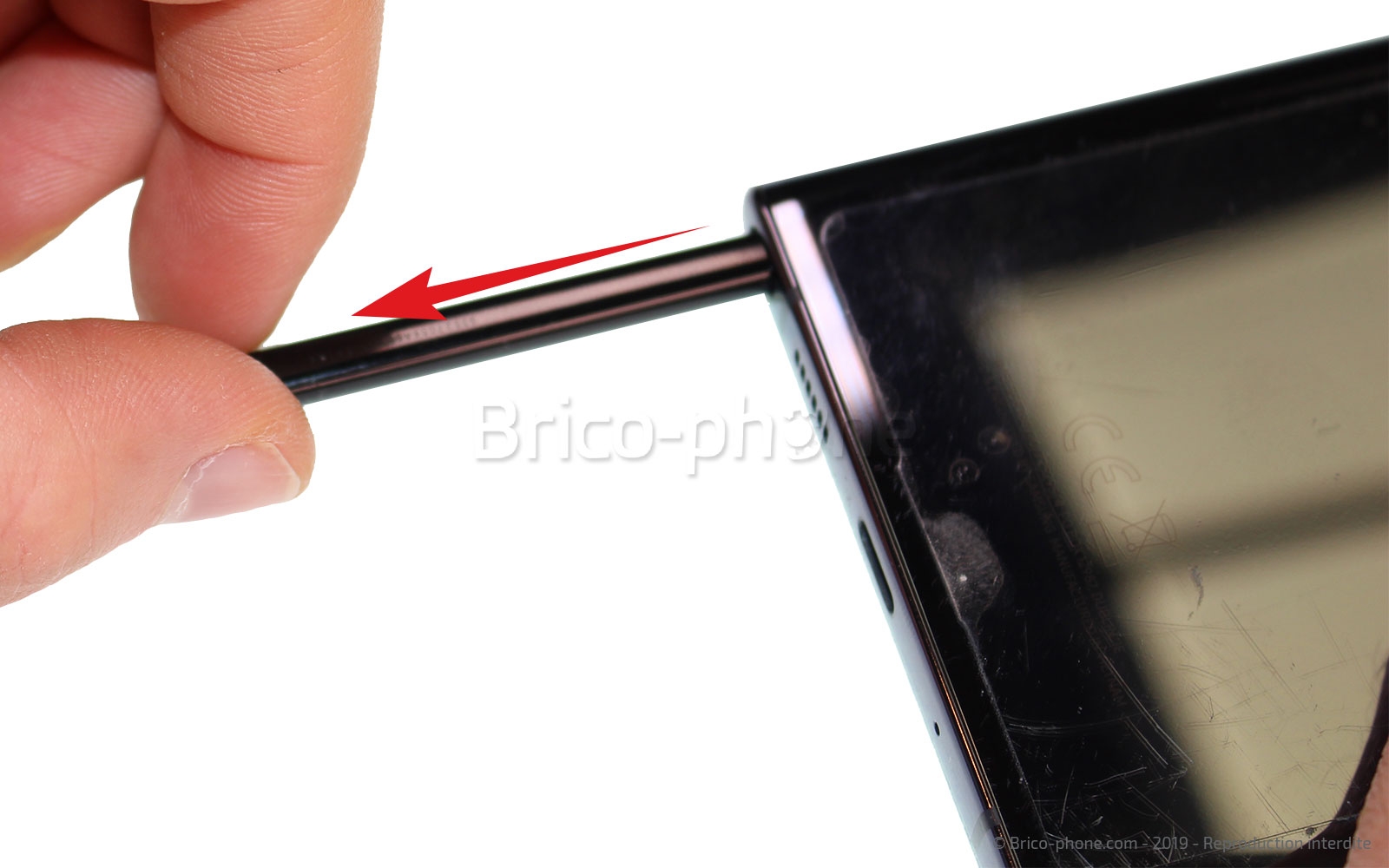

A l'aide de l'outil d'extraction, sortez le rack de la carte Sim de son emplacement. Puis, retirez également le stylet du smartphone.

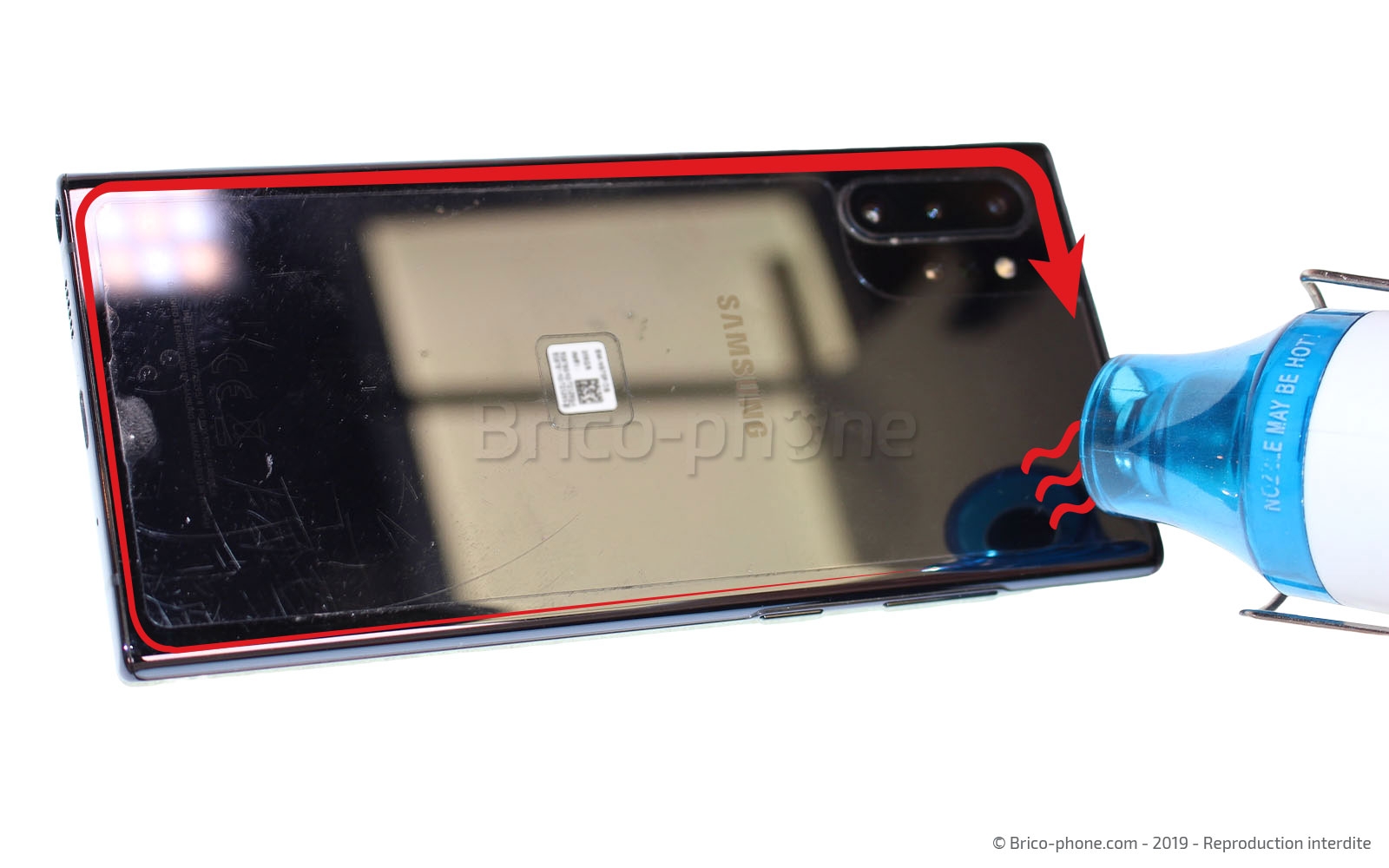

Afin de retirer la vitre arrière de votre Samsung Note 10 Plus, il est nécessaire de chauffer cette dernière à l'aide d'un coussin chauffant, d'un décapeur thermique ou simplement avec votre sèche-cheveux.
Attention, la température ne doit pas dépasser les 80°C car cela pourrait endommager certains composants.

Un fois le rebord de la coque arrière chauffé, positionnez la ventouse sur le bas du smartphone afin de faire levier pour insérer le médiator en métal entre la vitre arrière et le châssis.
Pour éviter d'abîmer la coque, remplacez le médiator en métal par sa version en plastique.

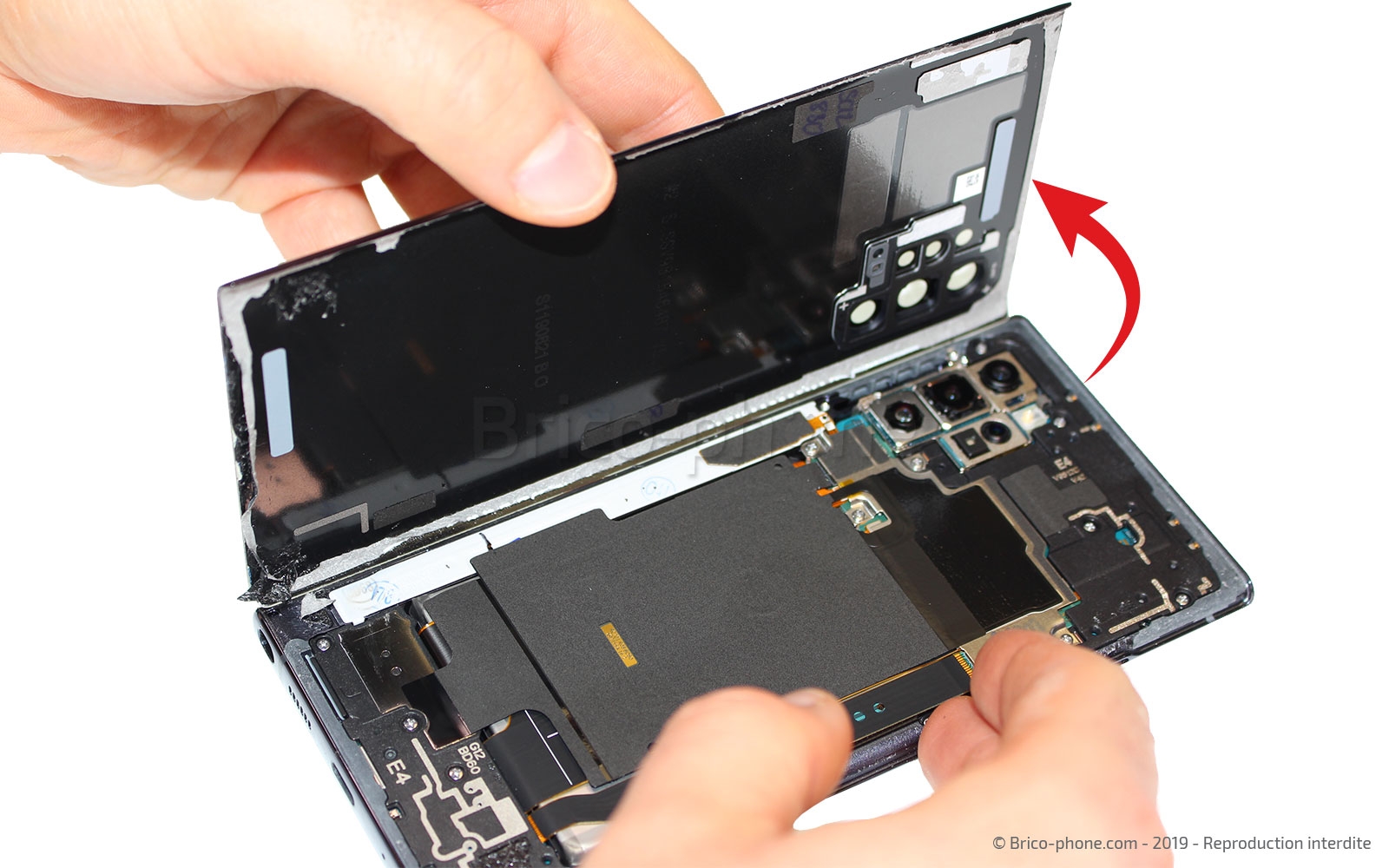

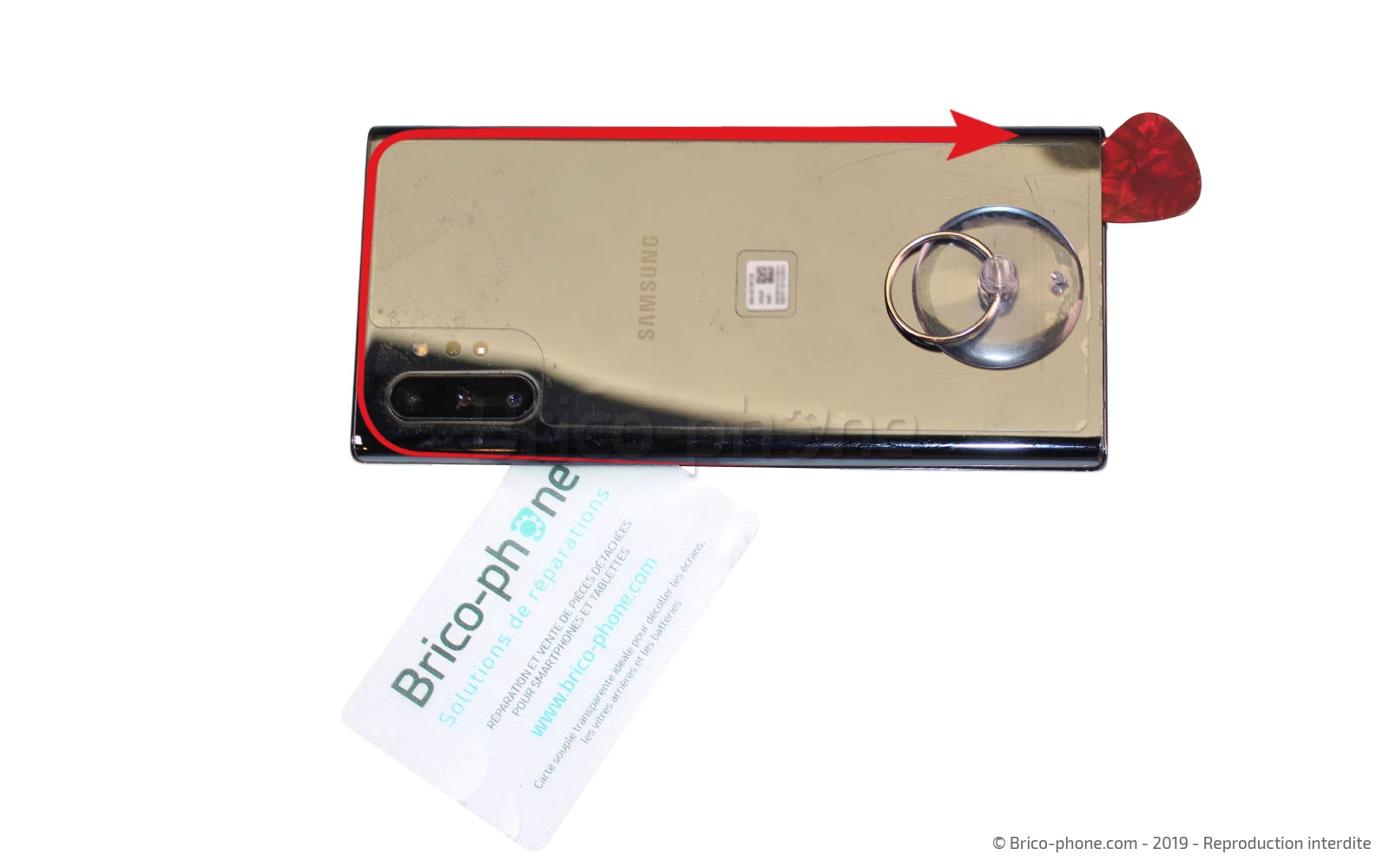

Pour cette étape, il faudra vous armer de patience et de délicatesse car les cotés du cache batterie sont incurvés et donc plus difficile à décoller. De ce fait, nous vous conseillons d'utiliser la carte en PVC transparente plus souple pour éviter de casser la vitre. Faites le tour du smartphone avec la carte pour terminer le décollage de toute la coque arrière.

Muni du tournevis cruciforme, dévissez les 5 vis fixant la plaquette NFC au châssis.

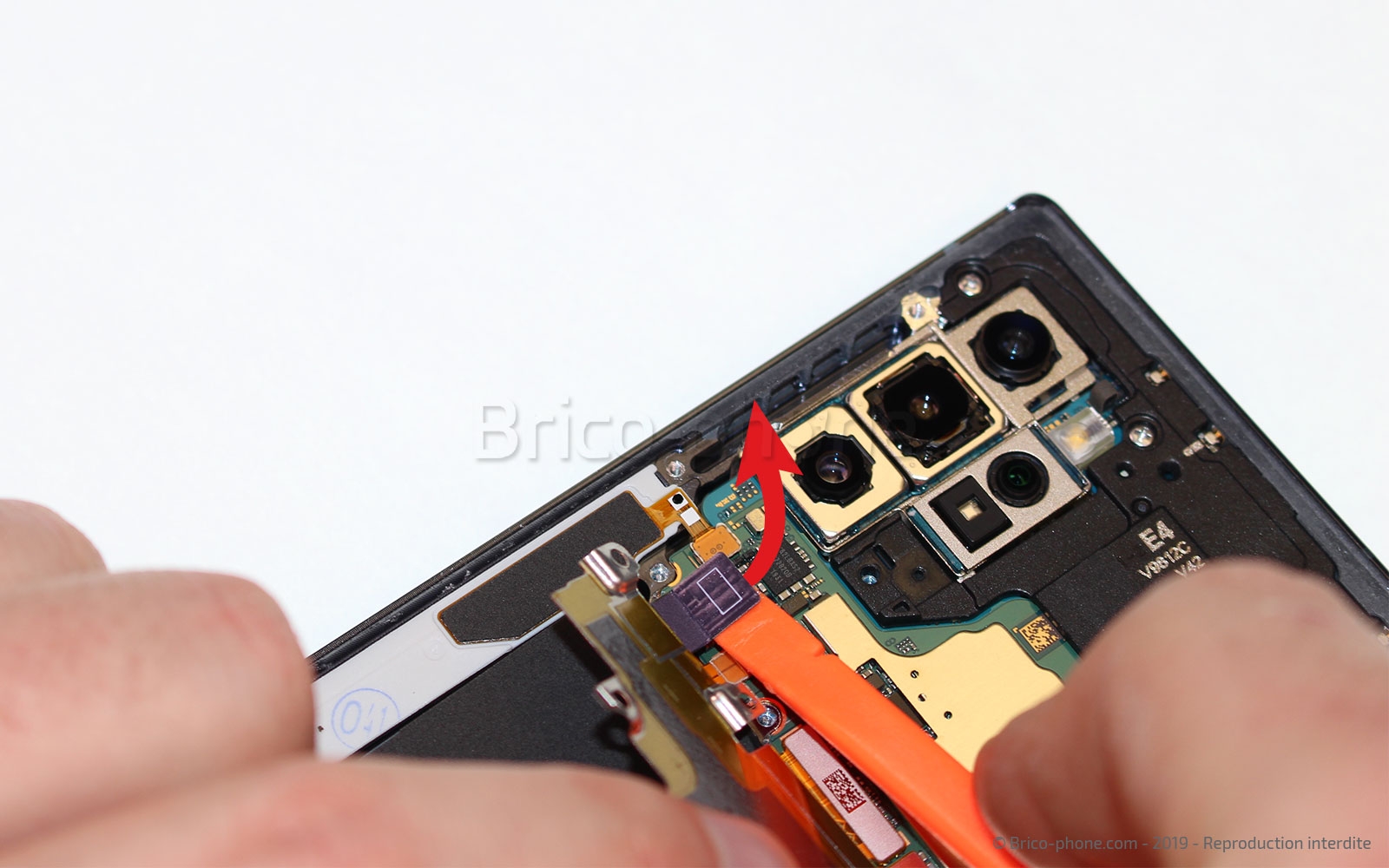

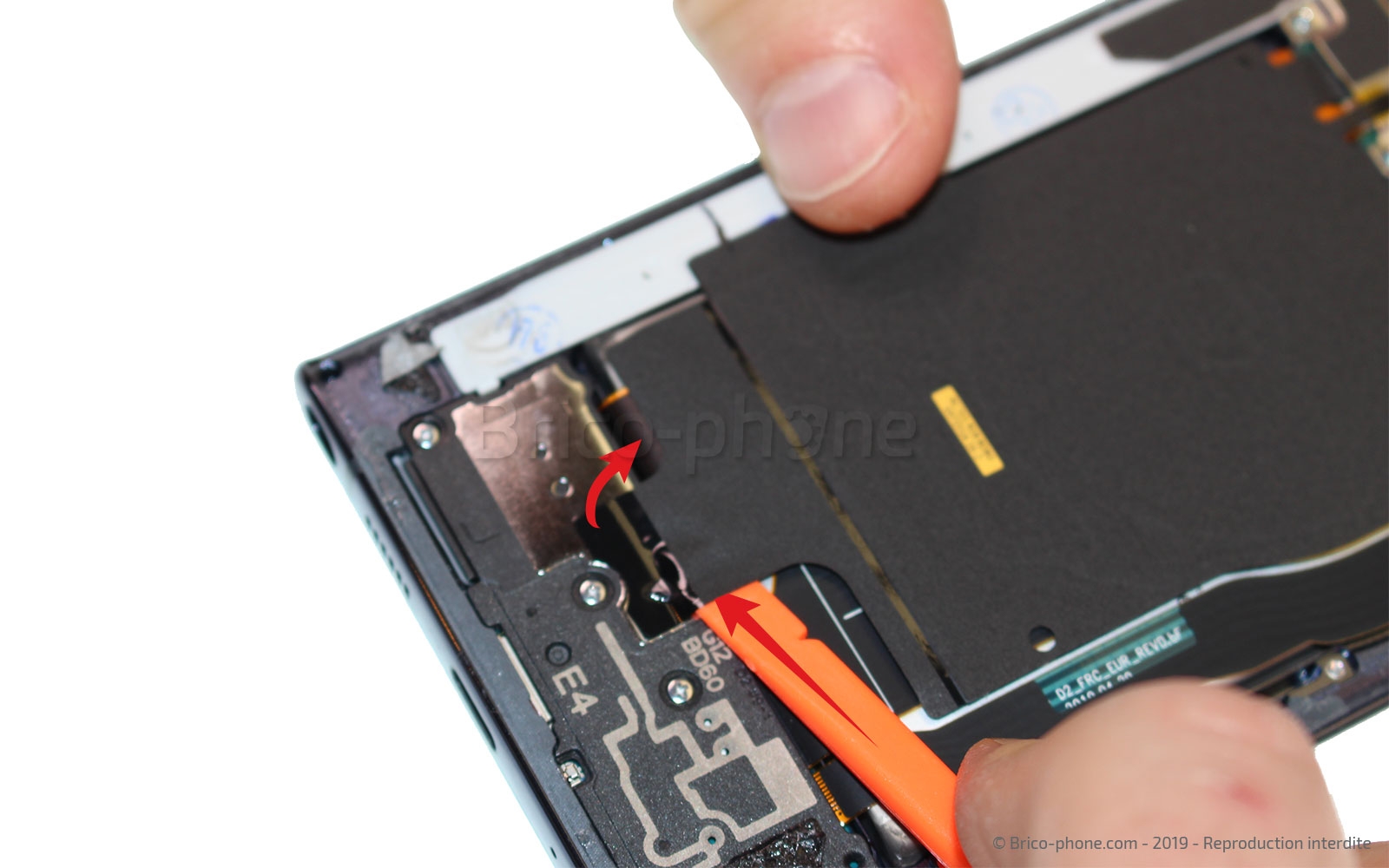

Avant de retirer l'antenne NFC, faites basculer le haut de cette dernière vers la batterie car une nappe est encore connectée à la carte mère.

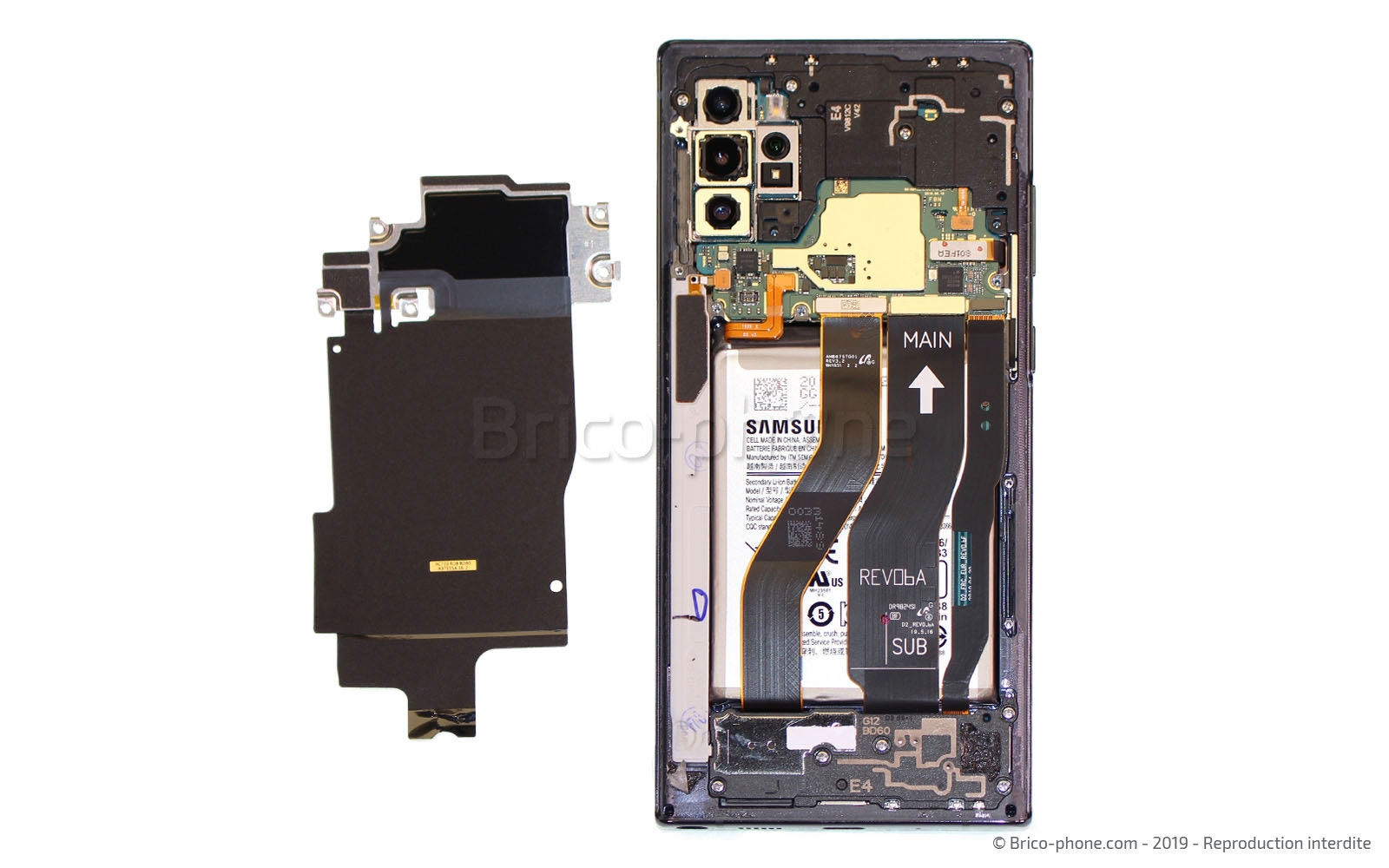

Vous pouvez ensuite retirer le composant.

A l'aide du levier en nylon, débranchez la nappe de la batterie.

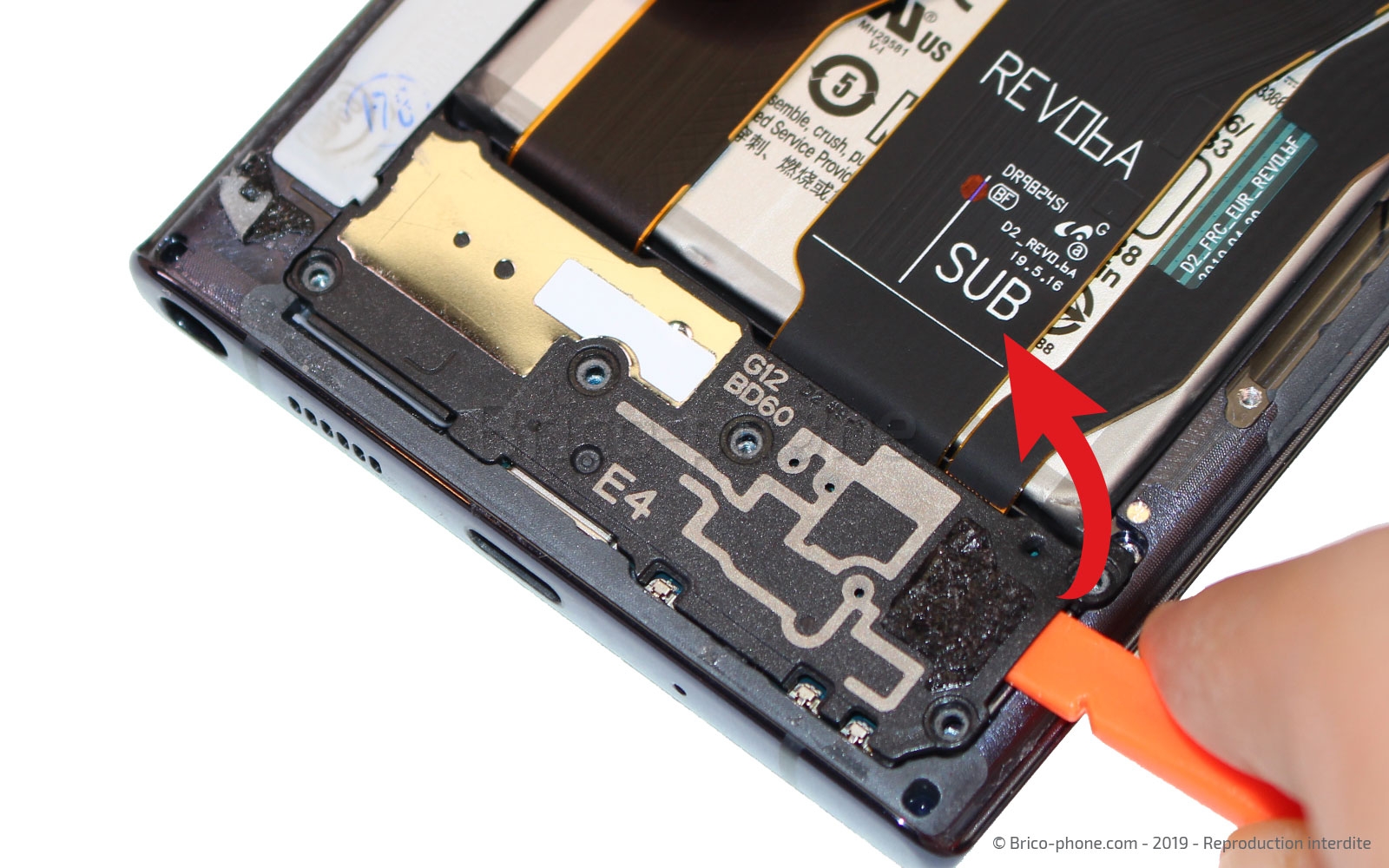

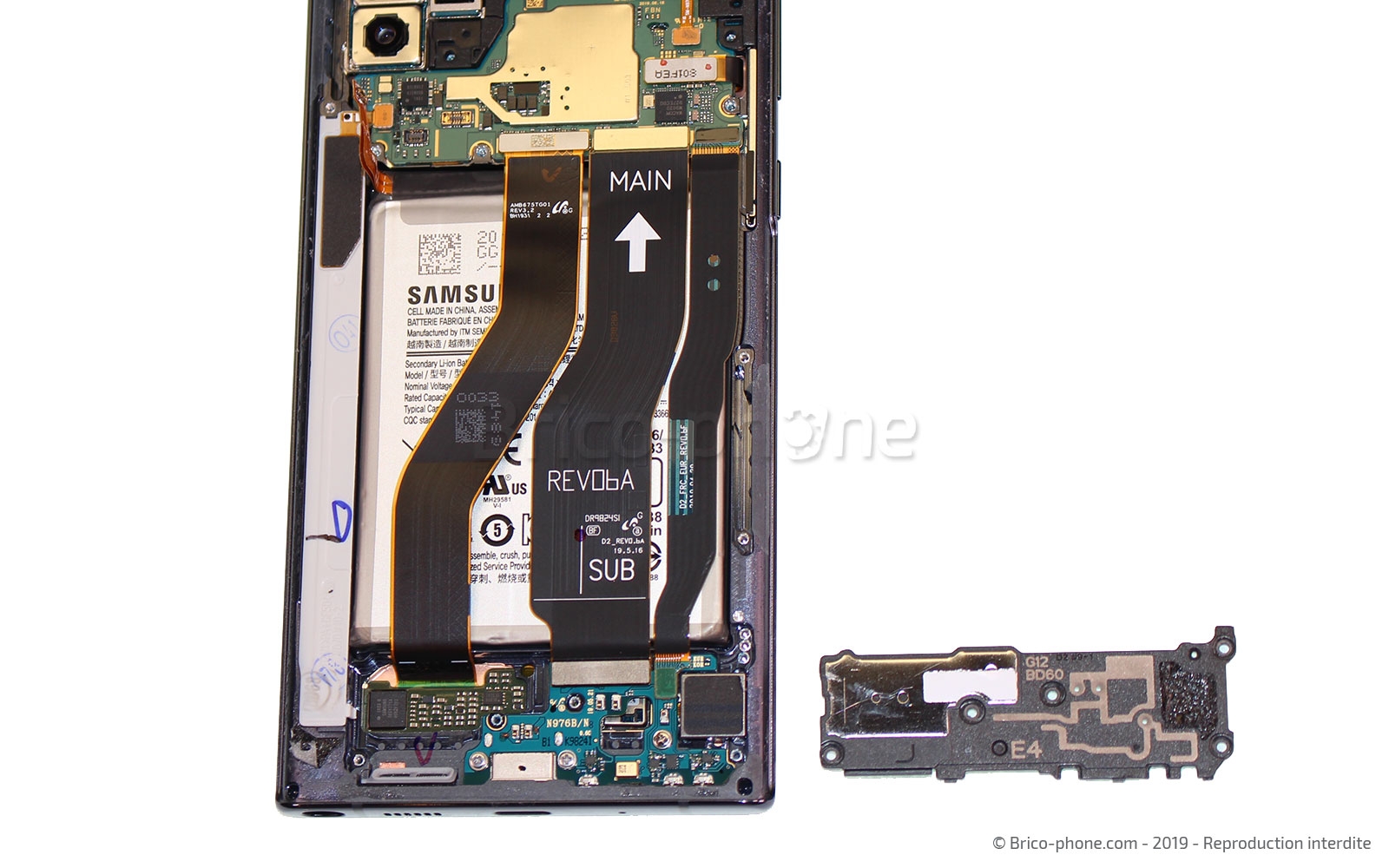

Sur la partie inférieure du téléphone, il vous faut dévisser les 5 vis cruciformes du haut-parleur externe afin de pouvoir le sortir et laisser apparaitre le connecteur de charge.

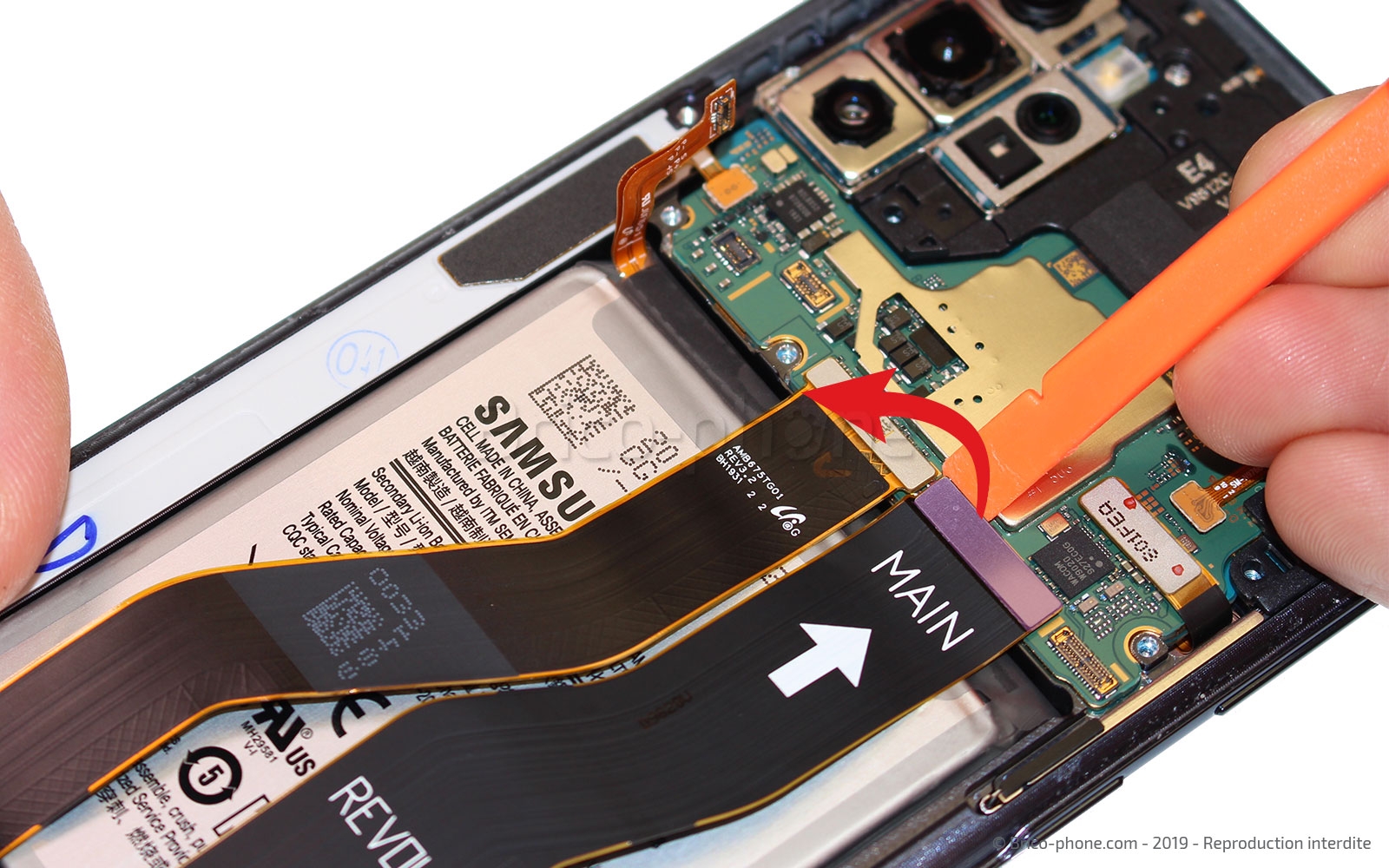

Toujours muni du spudger, déconnectez les différentes nappes afin de retirer les rallonges bloquant l'accès à la batterie.

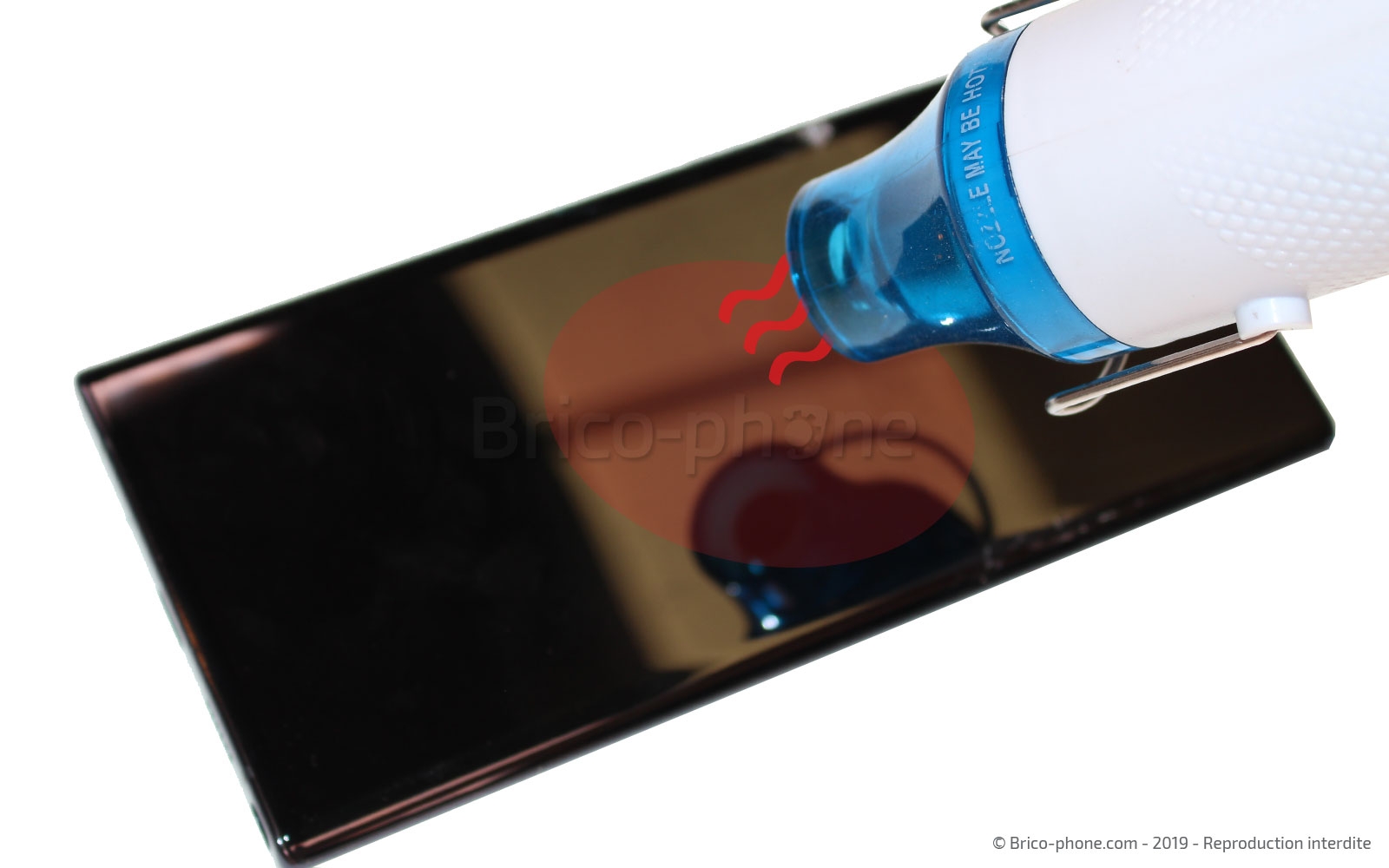

Comme pour l'étape précédente, débranchez la nappe de l'écran puis chauffez légèrement l'arrière de la batterie pour ramollir les stickers.
Ensuite, placez la ventouse du kit d'outils sur la batterie.

En tirant fortement sur la ventouse et en vous aidant du médiator en métal, vous devriez pouvoir glisser ce dernier entre la batterie et le châssis.

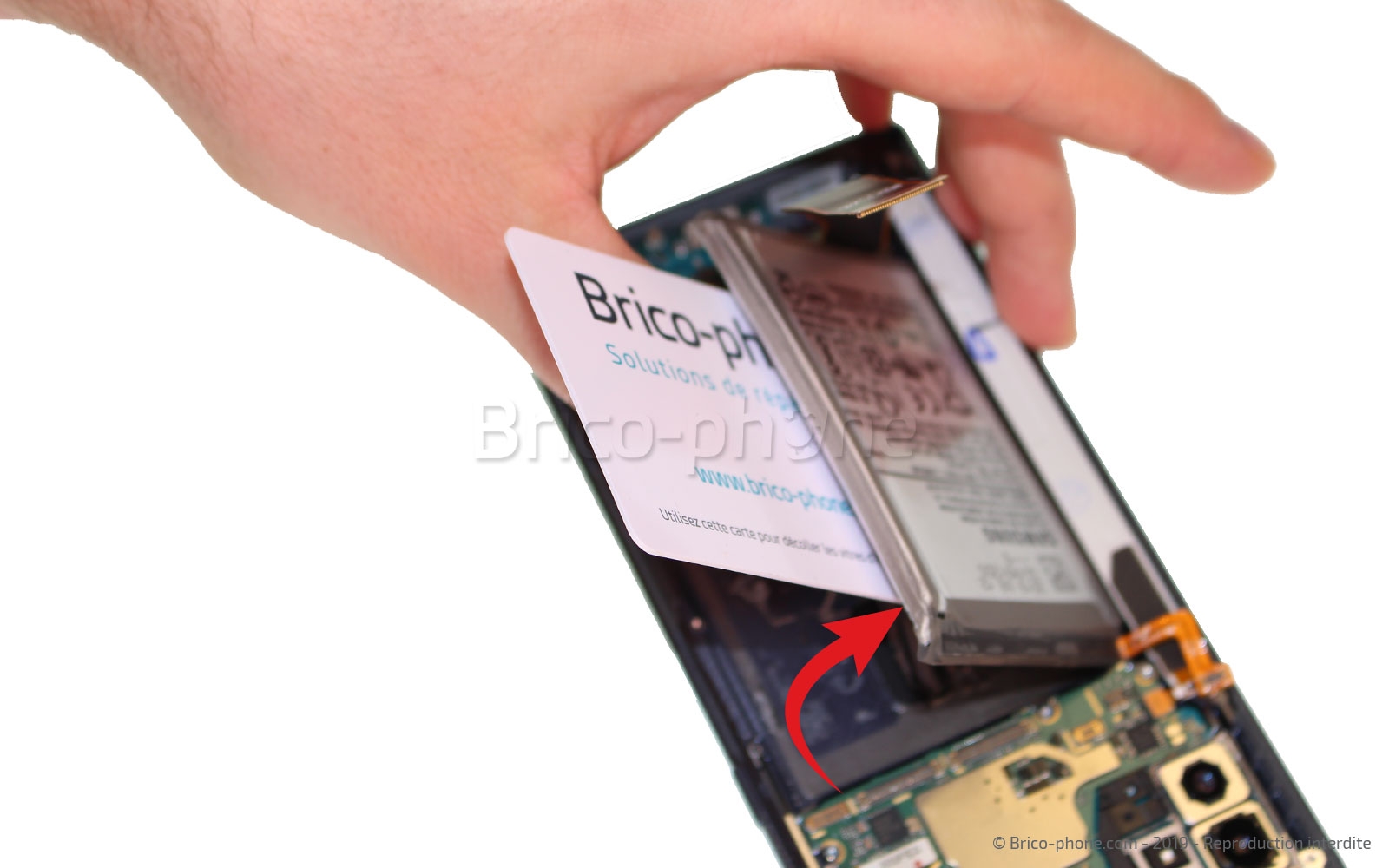

Une fois la batterie légèrement soulevée, placez la carte en PVC dessous pour faciliter le décollage du composant.

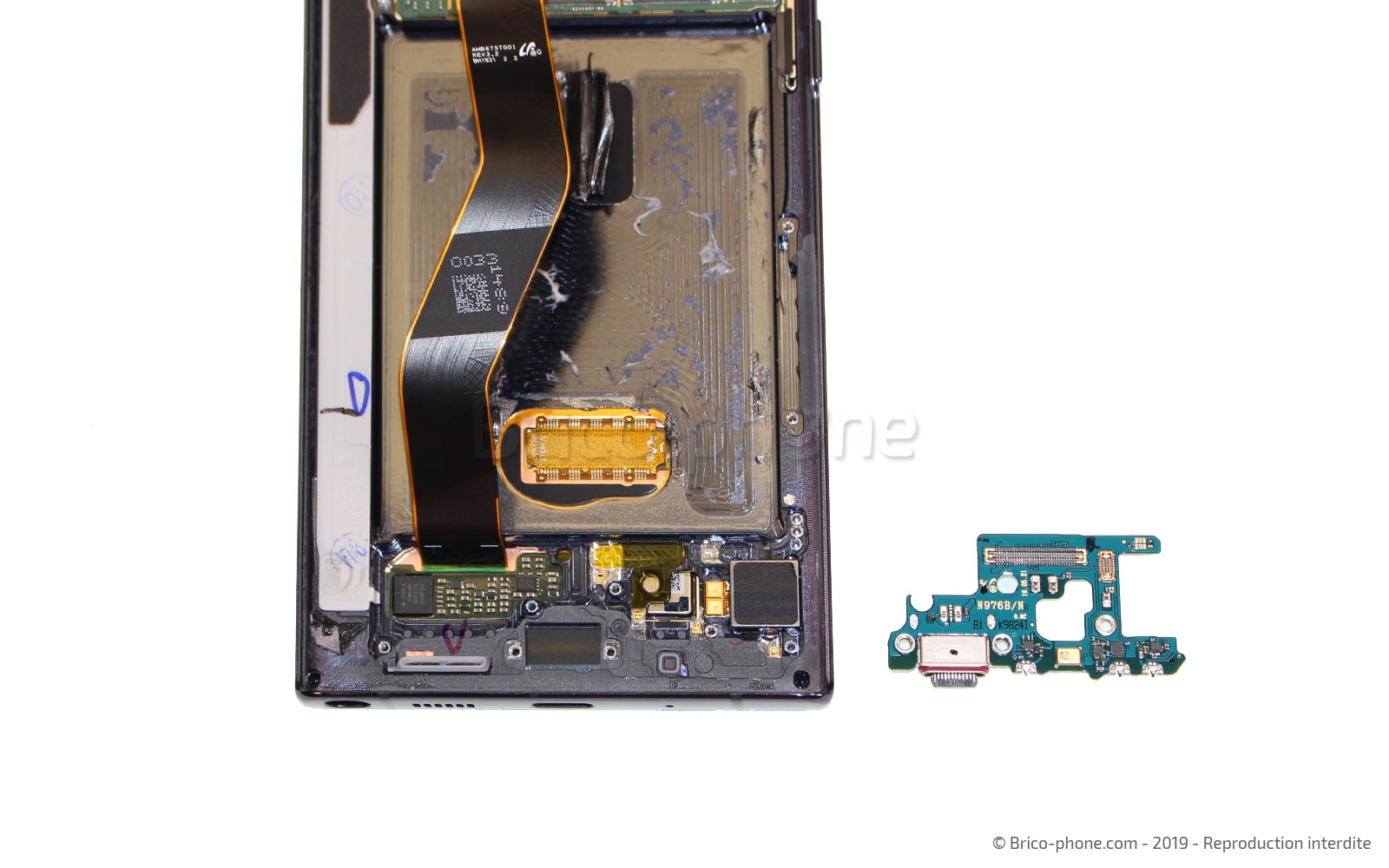

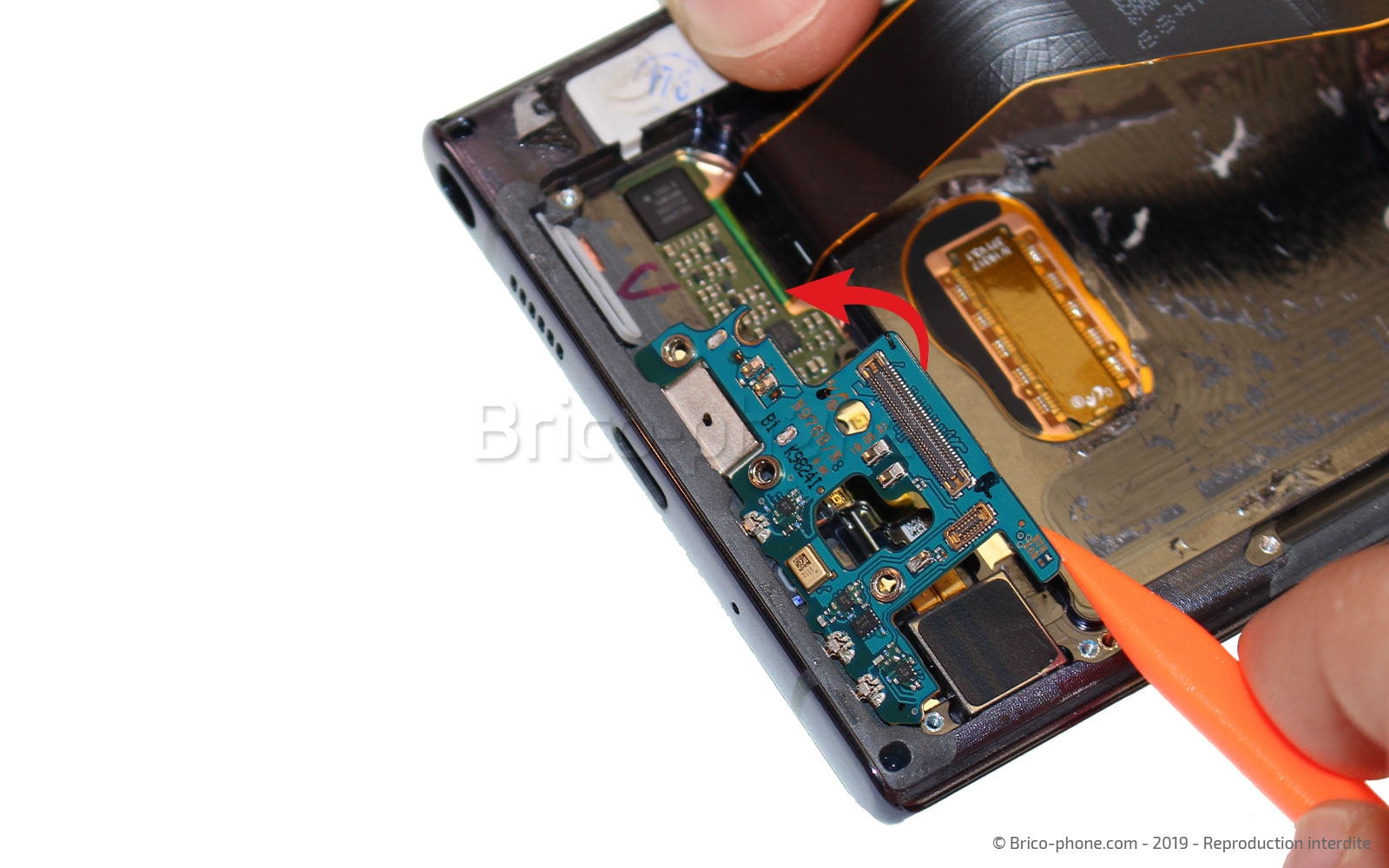

Dévissez les 3 dernières vis du connecteur de charge avant de le retirer du châssis.

En vous aidant du tournevis adéquat, retirez les 4 vis cruciformes de la plaquette noire, puis enlevez-la.

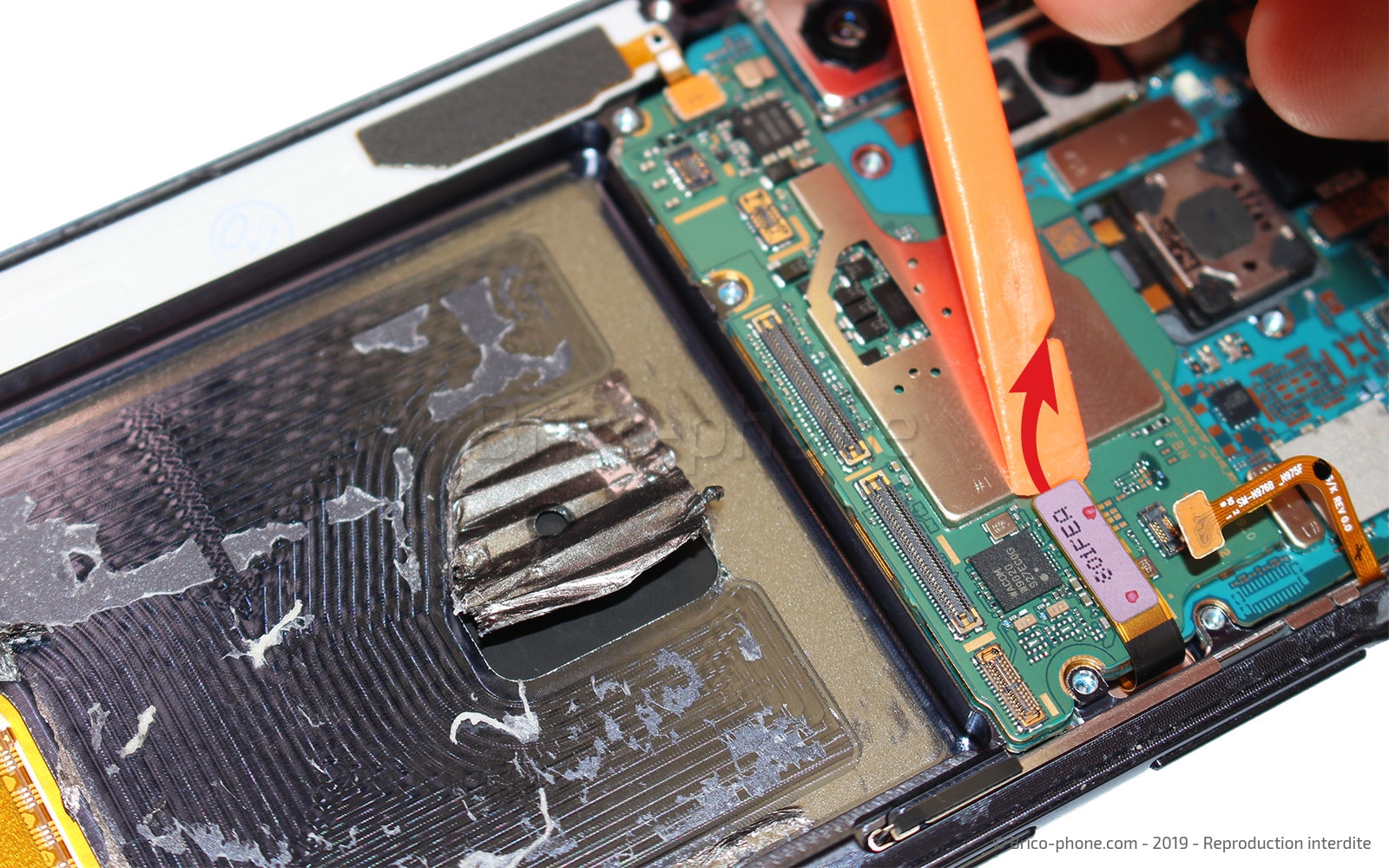

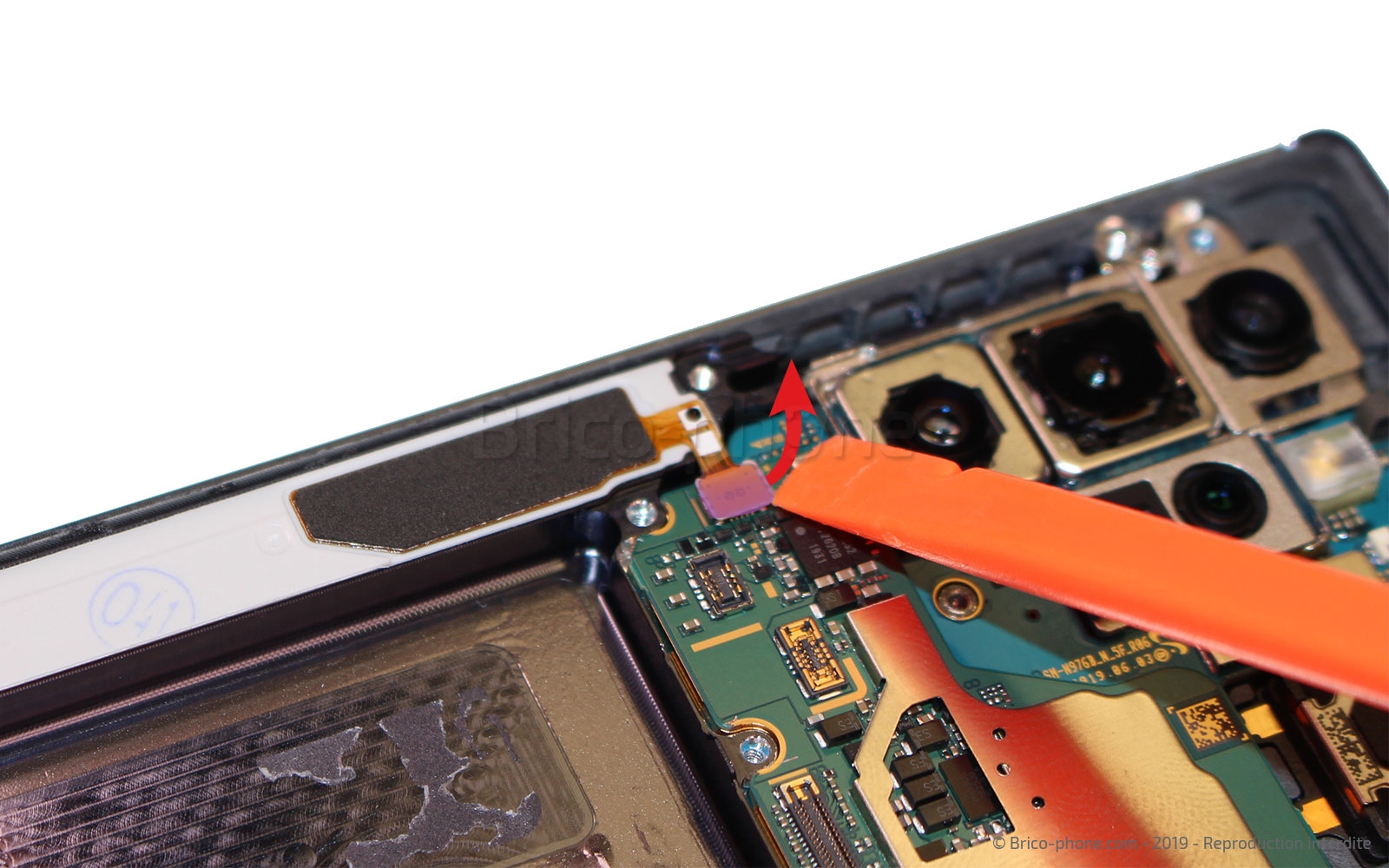

Avec la spatule en nylon, déconnectez les trois nappes encore branchées à la carte mère.

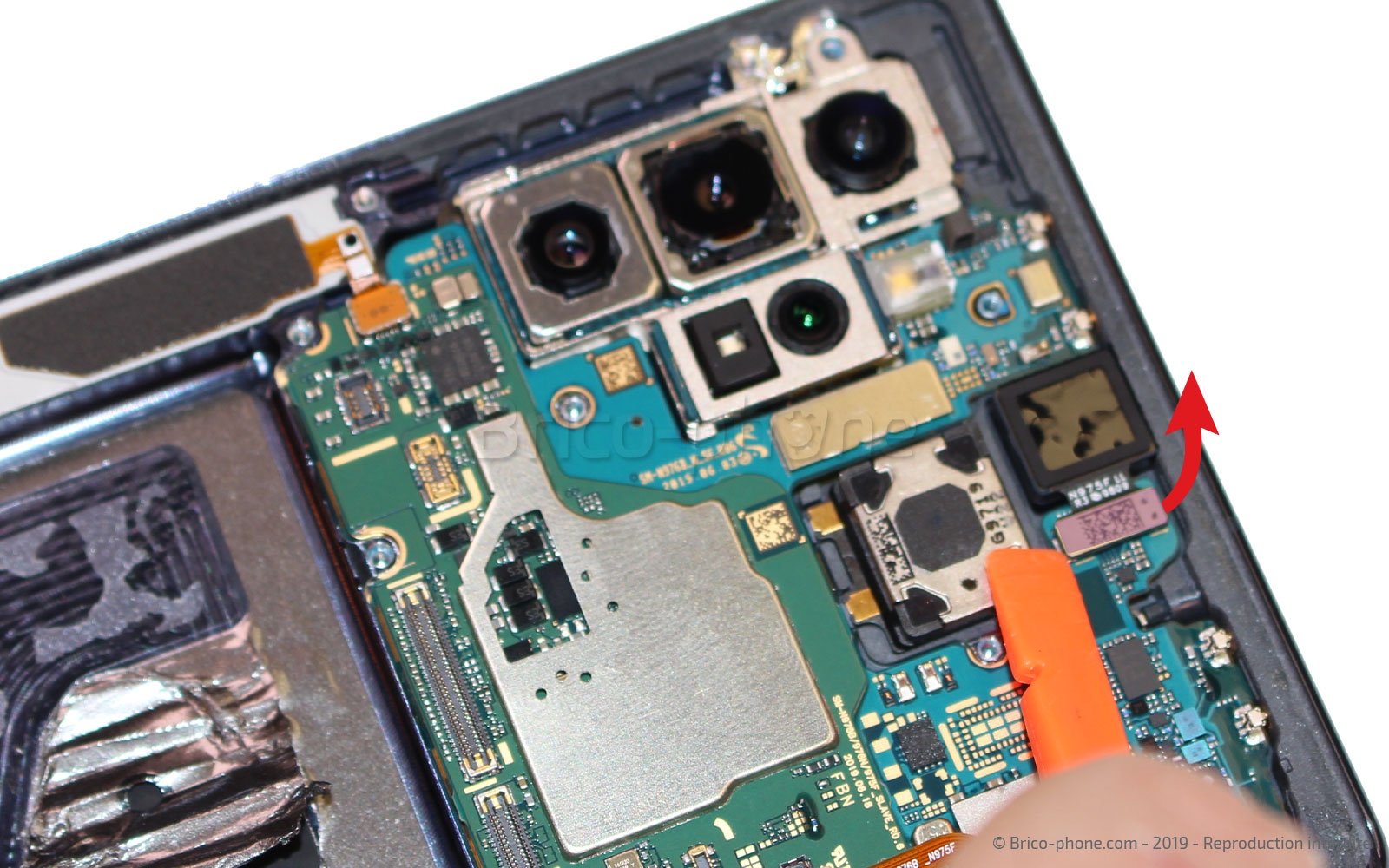

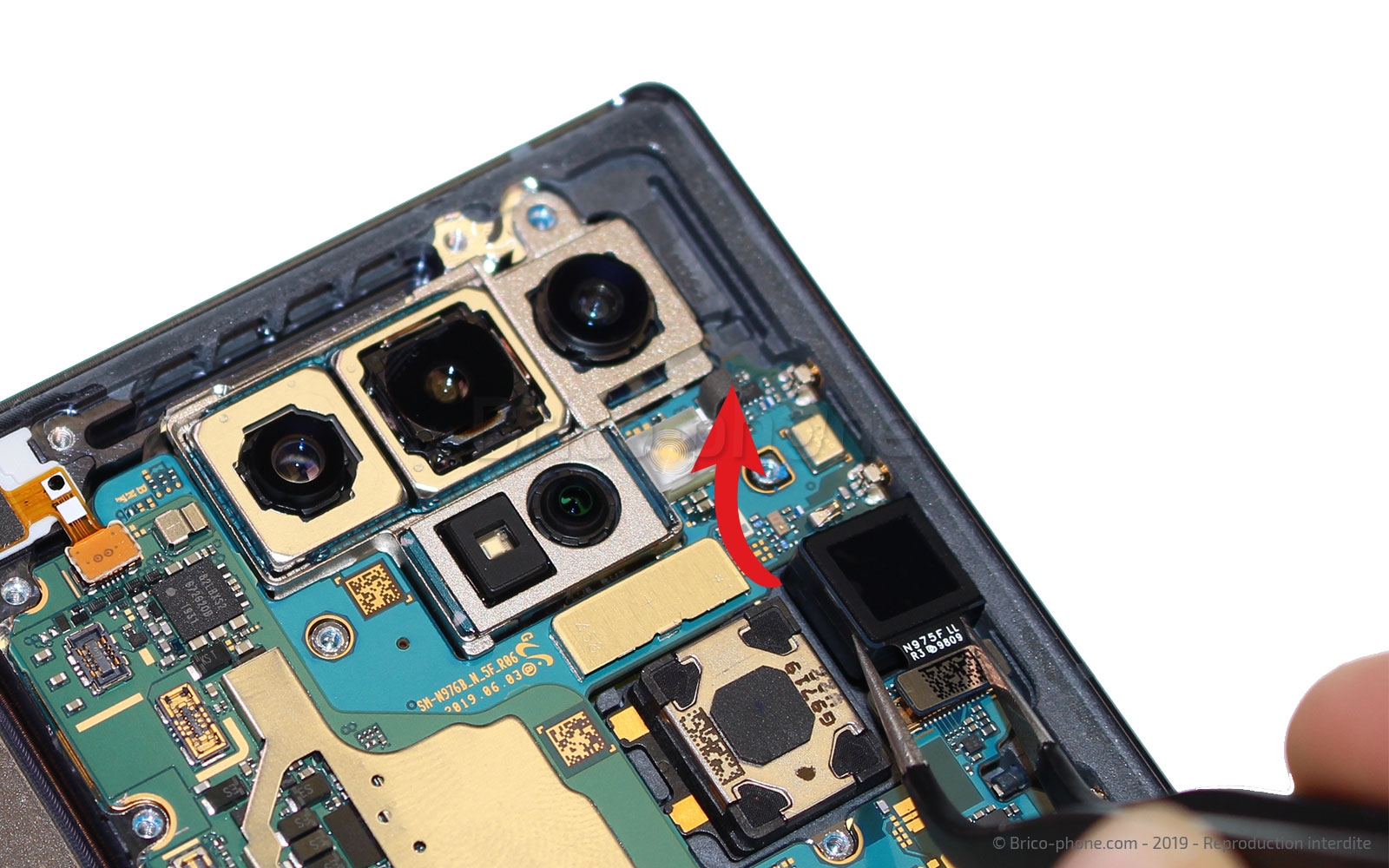

Comme pour l'étape précédente, il faut déconnecter la nappe de l'appareil photo avant. Ensuite, à l'aide de la pincette en métal, vous pouvez sortir la caméra frontale de son emplacement.

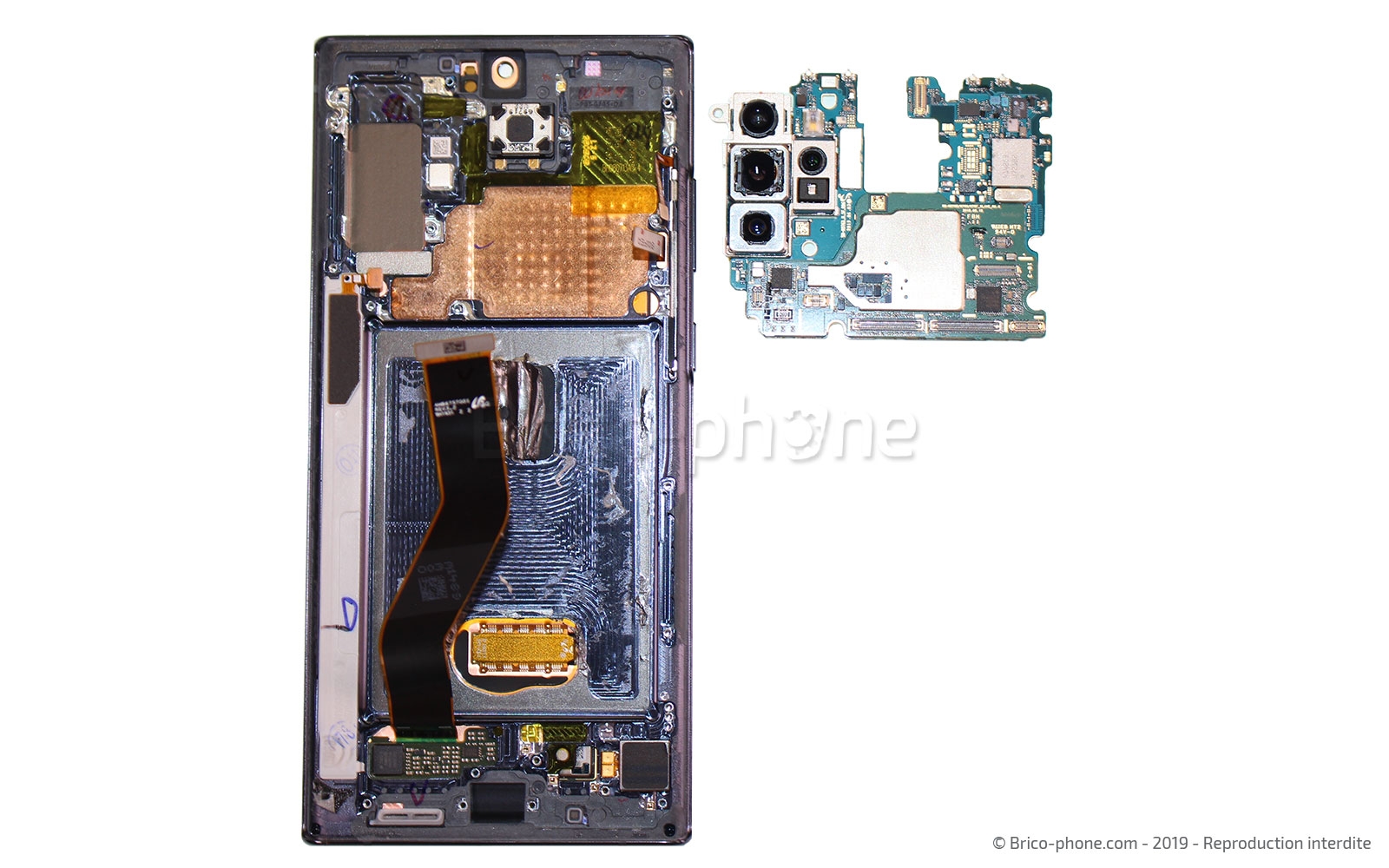

En vous aidant du levier en orange, soulevez la carte mère avant de la sortir du châssis.

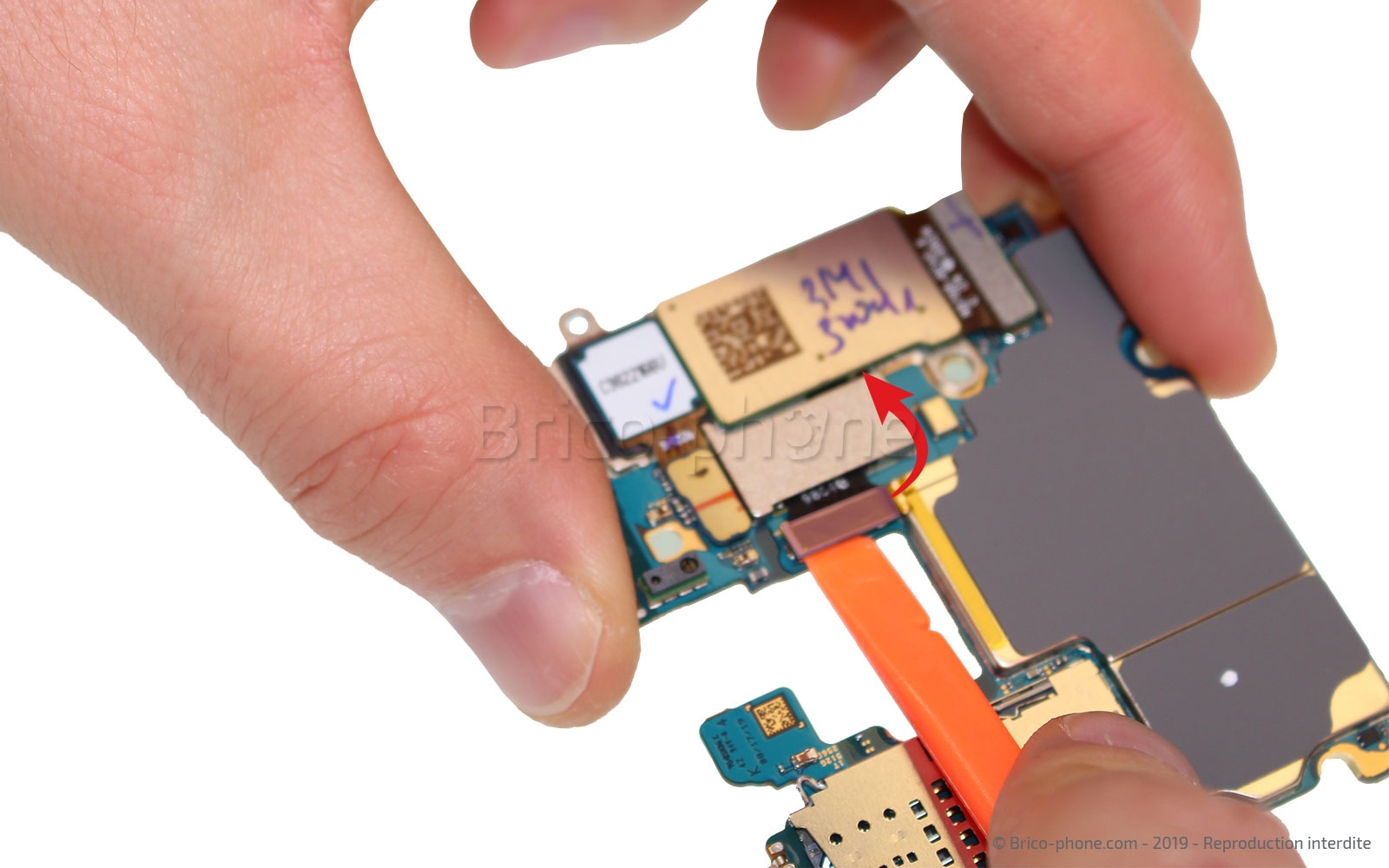

Débranchez les différentes nappes des caméras arrières pour pouvoir les dissocier de la carte mère.

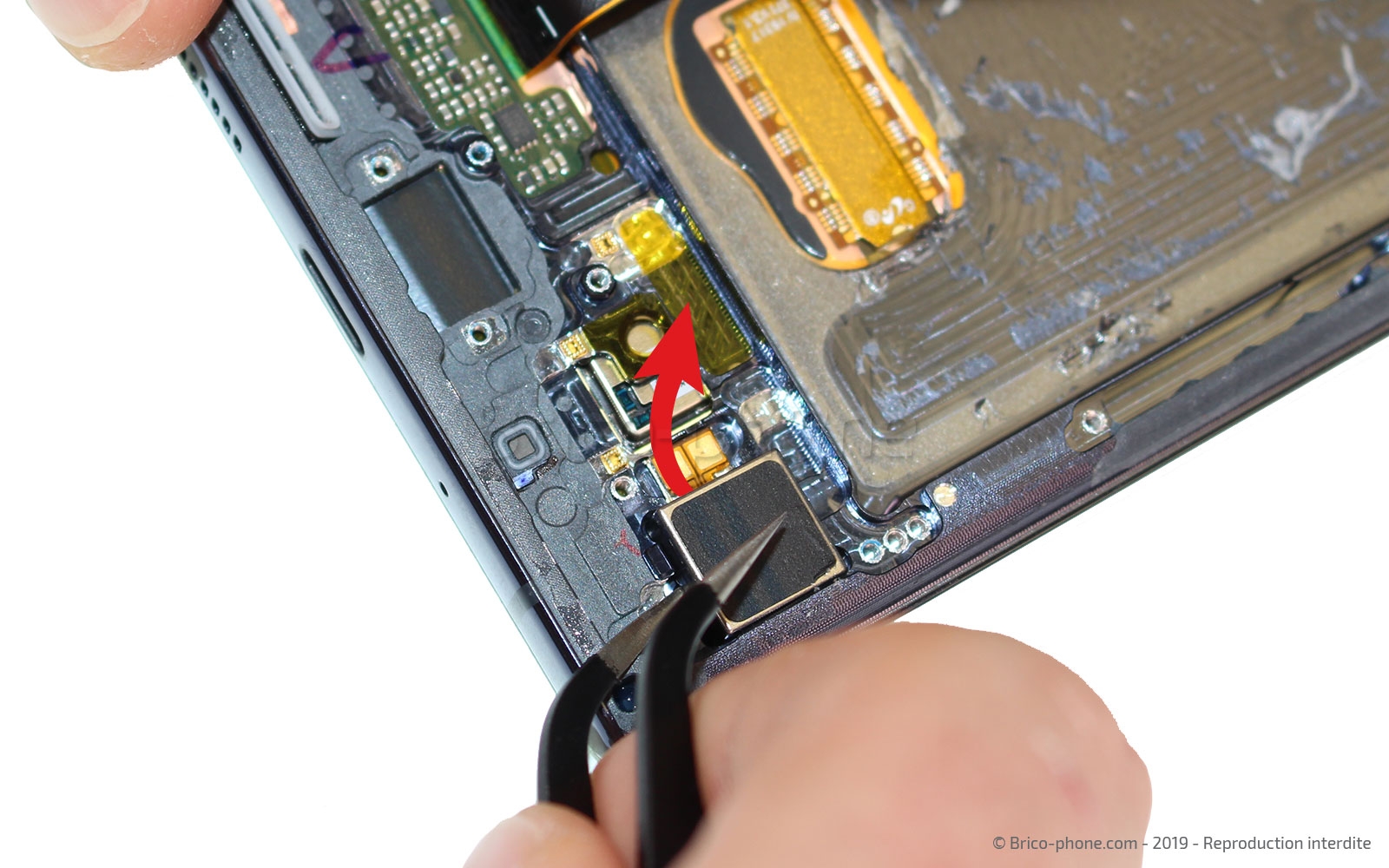

A l'aide de la pincette métallique, décollez le haut-parleur interne du châssis ainsi que le vibreur.

Le démontage complet du Samsung Galaxy Note 10 Plus est maintenant terminé. Pour le remonter, il vous suffit de suivre les étapes précédentes dans l'ordre inverse.
